Sistem Pemanas dan Sirkulasi Minyak Goreng 3 Ton untuk Penggorengan Kerupuk

Sistem pemanas dan sirkulasi minyak goreng merupakan solusi untuk kebutuhan penggorengan industri yang memerlukan temperatur stabil dan aliran minyak secara kontinu. Selain itu, sistem ini menggunakan metode pemanasan tidak langsung (indirect heating) sehingga minyak menerima panas melalui permukaan coil.

Pada aplikasi ini, coil spiral Stainless Steel 304 (SS304) diameter 2 inch digunakan sebagai media perpindahan panas. Coil tersebut ditempatkan di dalam furnace dan menerima panas dari proses pembakaran kayu bakar.

Selanjutnya, minyak goreng dipompa melalui coil untuk menerima energi panas. Setelah mencapai temperatur proses, minyak panas dialirkan menuju area penggorengan melalui jalur supply header. Minyak kemudian kembali melalui jalur return menuju pompa dan sistem pemanas.

Dengan demikian, proses berlangsung secara terus-menerus:

Furnace → Coil SS304 → Supply → Area Penggorengan → Return → Pompa → Coil

Konfigurasi tersebut membantu menjaga temperatur minyak selama proses produksi. Di samping itu, penggunaan SS304 pada bagian yang bersentuhan dengan minyak dapat memberikan ketahanan terhadap temperatur dan lingkungan kerja yang sesuai dengan kebutuhan sistem.

Keunggulan Sistem

Beberapa keuntungan dari sistem ini meliputi:

Temperatur minyak lebih mudah dipantau.
Sirkulasi minyak berlangsung secara kontinu.
Pemanasan dilakukan secara tidak langsung.
Coil SS304 memiliki ketahanan yang baik terhadap temperatur.
Satu sistem pemanas dapat melayani beberapa titik penggorengan.
Distribusi minyak panas dapat diatur melalui valve pada masing-masing cabang.
Sistem dapat dikombinasikan dengan pompa sirkulasi, expansion tank, sump tank, panel kontrol, dan sistem safety.

Minyak goreng dipompa secara kontinu dari jalur return menuju coil pemanas. Setelah menerima panas dari furnace, minyak panas dialirkan melalui jalur supply menuju wajan penggorengan. Setelah digunakan untuk proses penggorengan, minyak kembali melalui jalur return menuju pompa dan kembali dipanaskan.

Konsep ini merupakan indirect heating system, sehingga api dan gas hasil pembakaran tidak bersentuhan langsung dengan minyak goreng. Konsep sistem tersebut juga tercantum dalam dokumen penawaran untuk aplikasi penggorengan kerupuk di seluruh pelosok indonesia

Prinsip Kerja Sistem Sirkulasi Minyak Goreng

Sistem pemanas dan sirkulasi minyak goreng bekerja menggunakan prinsip indirect heating dan closed-loop circulation. Minyak goreng tidak dipanaskan secara langsung oleh api, tetapi dialirkan melalui coil spiral Stainless Steel 304 (SS304) Ø2 inch yang berada di dalam furnace berbahan bakar kayu.

Panas dari pembakaran kayu berpindah melalui dinding coil ke minyak yang mengalir di dalamnya. Minyak panas kemudian disalurkan ke wajan penggorengan. Setelah digunakan untuk proses penggorengan, minyak kembali melalui jalur return menuju pompa dan dipanaskan kembali di dalam coil.

Alur Sirkulasi Minyak

COIL PEMANAS → SUPPLY MINYAK PANAS → WAJAN PENGGORENGAN → RETURN MINYAK → STRAINER → POMPA → COIL PEMANAS

Sistem tersebut bekerja secara kontinu selama proses produksi berlangsung.

1. Minyak Goreng Dipanaskan di Dalam Coil Spiral

Minyak goreng dari jalur return masuk ke sisi suction pompa. Pompa kemudian memberikan tekanan untuk mengalirkan minyak menuju coil pemanas SS304 Ø2 inch yang berbentuk spiral.

Coil ditempatkan di dalam ruang pemanas atau furnace. Kayu bakar digunakan sebagai sumber energi panas. Ketika kayu terbakar, energi panas berpindah dari:

Kayu Bakar → Gas Panas → Permukaan Coil → Dinding SS304 → Minyak Goreng

Dengan sistem ini, api dan hasil pembakaran tidak bersentuhan langsung dengan minyak goreng.

Penggunaan coil spiral memberikan area perpindahan panas yang cukup besar dalam ruang furnace yang relatif compact. Panjang dan konfigurasi coil tetap harus ditentukan berdasarkan heat duty, debit minyak, temperatur operasi, allowable heat flux, dan pressure drop.

2. Proses Perpindahan Panas di Dalam Coil

Pada saat minyak mengalir melalui coil, terjadi perpindahan energi panas dari sisi luar pipa menuju fluida di dalam pipa.

Secara sederhana:

$Q = m ˙ \times C_{p} \times Δ T$

Keterangan:

Q = panas yang ditransfer, kW
ṁ = laju aliran massa minyak, kg/s
Cp = kalor jenis minyak, kJ/kg·K
ΔT = perbedaan temperatur minyak masuk dan keluar coil

Semakin besar kebutuhan panas proses, semakin besar pula kebutuhan energi yang harus diberikan furnace kepada coil.

Oleh karena itu, kapasitas furnace dan ukuran coil tidak hanya ditentukan dari jumlah minyak 3.000 kg, tetapi juga harus mempertimbangkan berapa kilogram produk yang digoreng setiap jam.

3. Minyak Panas Keluar dari Coil

Setelah melewati coil, temperatur minyak meningkat sesuai kebutuhan proses, misalnya hingga sekitar 150°C.

Minyak panas kemudian keluar dari coil dan masuk ke supply header.

Pada titik ini temperatur dapat dipantau menggunakan:

PT100
Temperature transmitter
Temperature controller
Temperature indicator
High-temperature alarm

Sebagai contoh:

Supply temperature = 150°C

Nilai tersebut bukan berarti temperatur harus selalu tetap 150°C. Set point aktual harus disesuaikan dengan jenis minyak, proses penggorengan, produk, dan kebutuhan produksi.

4. Penyaluran Minyak Panas ke Area Penggorengan

Dari supply header, minyak panas dialirkan menuju area penggorengan kerupuk melalui jaringan perpipaan supply. Jika sistem memiliki beberapa titik proses, satu jalur utama dapat dibuat dengan beberapa cabang distribusi.

Contoh konfigurasi:

Supply Header
↓
Cabang 1 → Unit Penggorengan 1
↓
Cabang 2 → Unit Penggorengan 2
↓
Cabang 3 → Unit Penggorengan 3

Setiap cabang dapat dilengkapi valve pengatur aliran untuk menyesuaikan distribusi minyak panas sesuai kebutuhan masing-masing titik proses.

Debit pada setiap cabang perlu dihitung dan diseimbangkan agar distribusi energi panas tetap merata, sehingga temperatur proses dapat dipertahankan secara stabil.

5. Minyak Memberikan Panas pada Proses Penggorengan

Ketika minyak panas berada di dalam wajan, energi panas berpindah dari minyak ke produk kerupuk.

Secara sederhana:

$Q_{o i l} = Q_{p ro d u c t} + Q_{e v a p or a t i o n} + Q_{l oss}$

Artinya energi panas dari minyak digunakan untuk:

memanaskan kerupuk,
menguapkan kandungan air produk,
mengatasi kehilangan panas ke lingkungan,
mempertahankan temperatur proses.

Pada proses produksi kontinu, inilah yang menjadi beban panas utama sistem.

Semakin besar kapasitas produksi kerupuk dalam kg/jam, semakin besar energi panas yang harus disediakan furnace.

6. Temperatur Minyak Mengalami Penurunan

Setelah memberikan panas kepada produk, temperatur minyak pada jalur return biasanya lebih rendah dibandingkan temperatur supply.

Contoh kondisi desain:

Supply: 150°C

Return: 140°C

Maka:

$Δ T = 150 - 140 = 10° C$

Perbedaan temperatur supply-return ini penting untuk menentukan debit sirkulasi minyak.

Jika ΔT terlalu besar, berarti minyak kehilangan panas cukup banyak selama proses. Jika ingin mempertahankan temperatur proses lebih stabil, debit sirkulasi dapat perlu ditingkatkan, tetapi tetap harus memperhatikan pressure drop dan batas kecepatan aliran.

7. Minyak Return Masuk ke Strainer

Setelah keluar dari area penggorengan, minyak mengalir melalui return piping.

Sebelum masuk ke pompa, minyak dapat melewati strainer/filter untuk membantu menahan partikel atau kotoran yang terbawa dari proses penggorengan.

Urutannya:

Wajan → Return Header → Strainer → Pompa

Strainer harus dipilih untuk aplikasi minyak panas dan dipasang sedemikian rupa agar mudah dibersihkan.

8. Pompa Menghisap Minyak Return

Setelah melewati strainer, minyak masuk ke sisi suction pompa.

Pompa yang digunakan adalah KSB atau equivalent yang dipilih untuk service minyak pada temperatur tinggi.

Pada basis penawaran, kapasitas awal pompa berada pada kisaran:

±20–30 m³/jam

dengan motor sekitar 5,5 kW, sedangkan spesifikasi final ditentukan berdasarkan perhitungan sistem.

Pompa berfungsi memberikan:

debit sirkulasi,
tekanan,
overcoming pressure drop,
aliran melalui coil,
aliran melalui supply-return piping.

9. Pompa Mengalirkan Minyak Kembali ke Coil

Dari discharge pompa, minyak diarahkan kembali menuju coil spiral SS304 Ø2 inch di dalam furnace.

Di dalam coil, minyak kembali menerima panas dari furnace.

Siklus kemudian berulang:

RETURN → POMPA → COIL → SUPPLY → WAJAN → RETURN

Dengan demikian minyak tidak perlu dipanaskan dari temperatur awal setiap kali proses berlangsung. Sistem mempertahankan sirkulasi dan temperatur minyak selama operasi.

Fungsi Expansion Tank

Sistem juga dilengkapi expansion tank SS304.

Expansion tank diperlukan karena minyak mengalami pemuaian ketika temperatur meningkat.

Misalnya minyak berada pada temperatur awal 30°C kemudian dipanaskan sampai 150°C. Volume minyak akan meningkat.

Secara sederhana:

$Δ V = V_{0} β Δ T$

Expansion tank memberikan ruang untuk menampung perubahan volume tersebut.

Expansion tank juga harus memiliki konfigurasi venting dan level yang sesuai dengan desain sistem.

Fungsi Sump Tank

Sump tank SS304 digunakan sebagai tempat penampungan minyak ketika:

sistem dikuras,
dilakukan maintenance,
terjadi kebutuhan drain,
dilakukan emergency draining.

Konsepnya:

System Drain → Sump Tank

Dengan demikian minyak tidak langsung dibuang ke area produksi.

Sistem Kontrol Temperatur

Temperatur minyak dapat dikontrol menggunakan PT100 + temperature controller.

Contoh prinsip kontrol:

Temperatur < Set Point

→ kebutuhan panas meningkat
→ furnace menghasilkan panas
→ minyak menerima panas melalui coil.

Temperatur = Set Point

→ sistem mempertahankan kondisi operasi.

Temperatur > High Limit

→ alarm/safety protection bekerja sesuai desain.

Pada sistem berbahan bakar kayu, kontrol temperatur tidak sama dengan burner gas yang dapat langsung dimodulasi. Pengendalian panas dapat dilakukan melalui kontrol udara pembakaran, ID fan, damper, pola feeding kayu, dan sistem operasi furnace.

Fungsi ID Fan dan Cerobong

Gas hasil pembakaran kayu harus dikeluarkan dari furnace melalui sistem exhaust.

Alirannya:

FURNACE → DUCTING → CYCLONE/DUST FILTER → ID FAN → CHIMNEY

ID Fan menghasilkan draft negatif untuk membantu menarik gas hasil pembakaran melalui sistem.

Kapasitas ID fan harus ditentukan berdasarkan:

kapasitas pembakaran kayu,
temperatur gas buang,
volume gas,
pressure drop furnace,
pressure drop ducting,
cyclone/filter,
tinggi cerobong.

Karena itu kapasitas ID fan final sebaiknya ditentukan setelah perhitungan combustion dan draft.

Perhitungan Dasar Debit Sirkulasi

Salah satu rumus penting dalam sistem ini:

$Q ˙ = m ˙ C_{p} Δ T$

Misalnya kebutuhan panas:

100 kW

Kalor jenis minyak:

2,1 kJ/kg·K

ΔT:

10°C

Maka:

$m ˙ = 2 , 1 \times 10100$ $m ˙ = 4, 76 k g / s$

Jika density minyak sekitar 850 kg/m³:

$Q_{v} = 8504 , 76 \times 3600$ $Q_{v} \approx 20, 2 m^{3} / jam$

Dari contoh tersebut terlihat bahwa debit sekitar 20 m³/jam dapat membawa panas sekitar 100 kW dengan ΔT 10°C pada asumsi tersebut.

Ini merupakan salah satu dasar mengapa desain awal 20–30 m³/jam dapat digunakan, sebelum dilakukan final hydraulic calculation.

Mengapa Pompa Ditempatkan pada Jalur Return?

Konfigurasi yang digunakan:

Wajan → Return → Strainer → KSB Pump → Coil

memiliki keuntungan dari sisi desain sirkulasi karena pompa tidak langsung menerima outlet minyak paling panas dari coil.

Namun, temperatur minyak return tetap dapat berada pada temperatur tinggi sehingga:

mechanical seal harus sesuai,
elastomer harus sesuai,
NPSH harus diperiksa,
suction piping harus cukup besar,
strainer tidak boleh menyebabkan excessive pressure drop.

NPSH Available harus lebih besar daripada NPSH Required dari pompa dengan margin yang memadai untuk menghindari cavitation.

Perhitungan Head Pompa

Head total secara umum:

$H_{t o t a l} = H_{s t a t i c} + H_{f r i c t i o n} + H_{f i tt in g} + H_{e q u i p m e n t}$

Kehilangan tekanan pipa dapat dihitung menggunakan Darcy-Weisbach:

$Δ P = f D L 2 ρ v ^{2}$

Sedangkan fitting:

$Δ P_{f i tt in g} = \sum K 2 ρ v ^{2}$

Karena itu panjang supply dan return sangat menentukan ukuran pompa.

Inilah alasan dalam penawaran disebutkan bahwa jalur piping supply dan return akan disesuaikan dengan kondisi aktual lokasi dan panjang jalur setelah survey.

Kesimpulan Prinsip Kerja Sistem Pemanas dan Sirkulasi Minyak Goreng

Sistem pemanas minyak goreng ini menggunakan konsep closed-loop indirect heating system, yaitu minyak goreng dipanaskan secara tidak langsung melalui coil spiral Stainless Steel 304 (SS304) Ø2 inch yang berada di dalam furnace berbahan bakar kayu.

Sistem dirancang agar minyak dapat bersirkulasi secara terus-menerus antara unit pemanas dan area penggorengan. Dengan sistem ini, minyak yang telah kehilangan sebagian panas selama proses penggorengan akan dikembalikan ke unit pemanas untuk menerima panas kembali.

1. HEAT – Pembentukan Panas

Kayu bakar dibakar di dalam furnace untuk menghasilkan energi panas. Furnace dilengkapi dengan refractory/castable untuk membantu mempertahankan temperatur dan melindungi konstruksi furnace dari temperatur tinggi.

2. TRANSFER – Perpindahan Panas

Panas dari ruang pembakaran berpindah menuju coil spiral SS304 Ø2 inch. Minyak yang mengalir di dalam coil menerima panas melalui dinding pipa.

Dengan sistem indirect heating, minyak tidak bersentuhan langsung dengan api dan gas hasil pembakaran.

3. SUPPLY – Penyaluran Minyak Panas

Setelah menerima panas di dalam coil, minyak panas keluar dari coil dan dialirkan melalui supply piping/header menuju area penggorengan.

Temperatur minyak dapat dipantau menggunakan PT100 atau temperature sensor dan dikontrol melalui panel kontrol.

4. FRYING – Proses Penggorengan

Minyak panas masuk ke wajan penggorengan dan digunakan untuk proses penggorengan kerupuk.

Energi panas dari minyak berpindah ke produk sehingga terjadi proses pemanasan dan penguapan kandungan air pada bahan.

5. RETURN – Minyak Kembali

Setelah digunakan dalam proses penggorengan, sebagian energi panas minyak telah berpindah ke produk dan lingkungan. Minyak kemudian mengalir melalui return piping kembali menuju sistem sirkulasi.

6. FILTER – Penyaringan

Sebelum masuk ke pompa, minyak dapat melewati strainer/filter untuk membantu menahan kotoran atau partikel yang terbawa selama proses penggorengan.

7. PUMP – Sirkulasi

Minyak return kemudian masuk ke sisi suction KSB circulation pump. Pompa memberikan tekanan yang diperlukan agar minyak dapat mengalir melalui coil, piping, valve, dan kembali menuju wajan.

Untuk sistem ini, kapasitas pompa awal dapat berada pada kisaran 20–30 m³/jam, sedangkan ukuran final ditentukan berdasarkan perhitungan debit, pressure drop, panjang piping, ukuran coil, dan kebutuhan panas proses.

8. REHEAT – Pemanasan Kembali

Dari discharge pompa, minyak dialirkan kembali menuju coil spiral SS304 di dalam furnace.

Minyak menerima panas kembali dan selanjutnya dikirim ke wajan untuk mengulangi siklus berikutnya.

Siklus Lengkap Sistem

FURNACE → COIL SS304 → SUPPLY → WAJAN PENGGORENGAN → RETURN → STRAINER → KSB PUMP → COIL → FURNACE

Siklus ini berlangsung secara kontinu selama proses produksi, sehingga sistem dapat mempertahankan suplai minyak panas sesuai kebutuhan proses penggorengan.

Parameter Utama Sistem

Parameter	Spesifikasi Awal
Kapasitas minyak	±3.000 kg
Temperatur operasi	±150°C
Sistem pemanasan	Indirect heating
Bahan bakar	Kayu bakar
Heating coil	SS304
Diameter coil	Ø2 inch
Bentuk coil	Spiral
Pompa	KSB / equivalent
Debit pompa awal	±20–30 m³/jam
Motor pompa	±5,5 kW
Expansion tank	SS304
Sump tank	SS304
Sistem kontrol	Automatic control + safety interlock

Spesifikasi tersebut merupakan basis awal desain. Ukuran final coil, pompa, motor, furnace, ID fan, expansion tank, dan piping harus ditentukan melalui perhitungan thermal dan hydraulic berdasarkan kondisi aktual instalasi, layout wajan, kapasitas produksi, serta panjang jalur supply dan return.

Catatan: sistem 3.000 kg pada 150°C harus dilengkapi desain keselamatan yang memadai, termasuk pengendalian temperatur, low-flow protection, expansion/venting yang benar, dan pemilihan komponen yang sesuai untuk minyak panas.

Perhitungan Fisika Sistem Pemanas Minyak

Untuk memahami kapasitas sistem, terdapat beberapa persamaan dasar yang dapat digunakan.

1. Energi untuk Memanaskan Minyak

Rumus dasar:

$Q = m \times C_{p} \times Δ T$

Keterangan:

$Q$ = energi panas, kJ
$m$ = massa minyak, kg
$C_{p}$ = kalor jenis minyak, kJ/kg·K
$Δ T$ = perubahan temperatur, °C

Sebagai contoh, kita gunakan:

Massa minyak = 3.000 kg
Temperatur awal = 30°C
Temperatur operasi = 150°C
ΔT = 150 − 30 = 120°C
Kalor jenis minyak, contoh desain = ±2,0 kJ/kg·K

Maka:

$Q = 3.000 \times 2, 0 \times 120$ $Q = 720.000 k J$

Jika dikonversikan menjadi kWh:

$720.000/3.600 = 200 kWh$

Artinya, secara teoritis diperlukan sekitar 200 kWh energi panas untuk menaikkan temperatur 3.000 kg minyak dari 30°C menjadi 150°C.

Angka ini belum memasukkan heat loss, efisiensi furnace, kehilangan panas pada piping, dan panas yang diserap produk.

2. Menghitung Waktu Pemanasan

Rumus:

$t = P Q$

Jika misalnya sistem mampu memberikan panas efektif sebesar 100 kW:

$t = 100200$ $t = 2 jam$

Secara teoritis dibutuhkan sekitar 2 jam.

Namun kondisi aktual akan lebih lama karena furnace kayu tidak memiliki efisiensi 100%.

Misalnya efisiensi keseluruhan sistem hanya 50%:

$Q_{f u e l} = 0 , 50200$ $Q_{f u e l} = 400 kWh$

Jadi kebutuhan energi dari bahan bakar menjadi sekitar 400 kWh.

3. Perhitungan Debit Pompa Minyak

Untuk sistem sirkulasi, debit pompa tidak ditentukan hanya dari jumlah minyak 3.000 kg.

Debit harus disesuaikan dengan beban panas dan perbedaan temperatur supply-return.

Rumus:

$Q ˙ = m ˙ \times C_{p} \times Δ T$

Sehingga:

$m ˙ = C ^{p} \times Δ T Q ˙$

Contoh apabila kebutuhan panas yang ditransfer adalah 100 kW, dengan:

$C_{p}$ = 2,1 kJ/kg·K
ΔT supply-return = 10°C

Maka:

$m ˙ = 2 , 1 \times 10100$ $m ˙ = 4, 76 k g / s$

Per jam:

$4, 76 \times 3.600 = 17.143 k g / jam$

Jika densitas minyak ±850 kg/m³:

$Q_{v} = 85017.143$ $Q_{v} \approx 20, 2 m^{3} / jam$

Jadi debit sekitar 20 m³/jam dapat mentransfer sekitar 100 kW dengan ΔT 10°C pada asumsi tersebut.

Ini memberikan dasar mengapa rentang 20–30 m³/jam dapat digunakan sebagai starting point untuk desain, sebagaimana tercantum dalam penawaran.

4. Jika Pompa 30 m³/jam

Misalnya:

Flow = 30 m³/jam
Density minyak = 850 kg/m³
Cp = 2,1 kJ/kg·K
ΔT = 10°C

Massa aliran:

$m ˙ = 3.60030 \times 850$ $m ˙ = 7, 08 k g / s$

Panas yang dapat ditransfer:

$Q ˙ = 7, 08 \times 2, 1 \times 10$ $Q ˙ \approx 148, 7 kW$

Jadi pada asumsi tersebut, 30 m³/jam mampu membawa energi panas sekitar 149 kW dengan ΔT 10°C.

Nilai aktual tentu harus dikoreksi berdasarkan sifat minyak pada temperatur operasi.

5. Perhitungan Kecepatan Minyak dalam Pipa Ø2″

Untuk mengetahui apakah debit terlalu besar atau kecil, kita dapat menghitung kecepatan minyak.

Rumus:

$v = A Q$

Luas penampang:

$A = 4 π D ^{2}$

Misalnya diameter dalam efektif pipa sekitar 52,5 mm:

$D = 0, 0525 m$

Maka:

$A = 43 , 14 ( 0 , 0525 ) ^{2}$ $A \approx 0, 002165 m^{2}$

Pada flow 20 m³/jam:

$Q = 3.60020 = 0, 00556 m^{3} / s$

Sehingga:

$v = 0 , 0021650 , 00556$ $v \approx 2, 57 m / s$

Sedangkan pada 30 m³/jam:

$v \approx 3, 85 m / s$

Artinya, 20–30 m³/jam memberikan kecepatan aliran yang cukup signifikan di dalam pipa 2 inch, sehingga pressure drop coil dan piping harus dihitung sebelum menentukan titik kerja pompa.

6. Perhitungan Daya Motor Pompa

Rumus hidrolik dasar:

$P = η ρ g Q H$

Keterangan:

$P$ = daya pompa, W
$ρ$ = densitas minyak, kg/m³
$g$ = 9,81 m/s²
$Q$ = debit, m³/s
$H$ = head, m
$η$ = efisiensi pompa

Contoh:

Density = 850 kg/m³
Flow = 20 m³/jam = 0,00556 m³/s
Head = 25 m
Efisiensi = 65%

$P = 0 , 65850 \times 9 , 81 \times 0 , 00556 \times 25$ $P \approx 1, 77 kW$

Secara hidrolik nilainya sekitar 1,77 kW. Namun motor tidak dipilih tepat sebesar angka tersebut karena perlu mempertimbangkan viskositas minyak, pressure drop aktual, kondisi start, efisiensi transmisi, margin desain, dan titik operasi pompa.

Karena itu motor 5,5 kW dapat menjadi pilihan preliminary yang masuk akal untuk rentang debit tersebut, tetapi final selection harus berdasarkan kurva pompa dan hydraulic calculation. Dokumen penawaran mencantumkan motor pompa ±5,5 kW dengan kontrol star-delta.

7. Perhitungan Pressure Drop Coil

Untuk menentukan head pompa secara engineering, kita harus menghitung kehilangan tekanan pada:

Coil spiral
Supply piping
Return piping
Elbow
Tee
Valve
Strainer
Header
Fitting
Peralatan lain

Persamaan Darcy-Weisbach:

$Δ P = f D L 2 ρ v ^{2}$

Keterangan:

$f$ = friction factor
$L$ = panjang pipa
$D$ = diameter dalam
$ρ$ = density minyak
$v$ = kecepatan minyak

Untuk fitting dapat ditambahkan:

$Δ P_{f i tt in g} = \sum K 2 ρ v ^{2}$

Sehingga total head sistem kira-kira:

$H_{t o t a l} = H_{s t a t i c} + H_{f r i c t i o n} + H_{f i tt in g} + H_{e q u i p m e n t}$

Inilah alasan head pompa tidak boleh ditentukan hanya dari perkiraan. Panjang aktual supply dan return akan sangat memengaruhi kebutuhan pompa.

Dalam dokumen penawaran, jalur supply-return juga dinyatakan akan disesuaikan dengan kondisi aktual lokasi dan panjang jalur setelah survey.

8. Perhitungan Heat Transfer pada Coil

Perpindahan panas dari gas hasil pembakaran menuju minyak dapat didekati dengan:

$Q = U A Δ T_{l m}$

Keterangan:

$Q$ = heat transfer, W
$U$ = overall heat transfer coefficient
$A$ = luas permukaan coil, m²
$Δ T_{l m}$ = log mean temperature difference

Luas permukaan pipa:

$A = π D_{o} L$

Artinya, semakin panjang coil, semakin besar luas permukaan perpindahan panas.

Tetapi tidak berarti semakin panjang coil selalu semakin baik. Coil yang terlalu panjang akan meningkatkan:

pressure drop,
kebutuhan head pompa,
biaya material,
kemungkinan fouling,
kompleksitas fabrikasi.

Karena itu panjang coil Ø2″ harus ditentukan dari kombinasi heat duty + allowable heat flux + pressure drop + flow velocity.

9. Furnace Kayu Bakar

Pada sistem ini, furnace digunakan untuk menghasilkan energi panas dari pembakaran kayu.

Secara sederhana:

$Q_{u se f u l} = m ˙_{w oo d} \times L H V \times η_{f u r na ce}$

Keterangan:

$m ˙_{w oo d}$ = konsumsi kayu, kg/s
LHV = lower heating value kayu
η = efisiensi furnace

Sebagai contoh ilustrasi, apabila kayu memiliki nilai kalor 3.500 kcal/kg dan furnace mempunyai efisiensi 50%, maka panas efektif:

$3.500 \times 0, 50 = 1.750 k c a l / k g$

Untuk kebutuhan panas 100 kW:

$100 kW \approx 86.000 k c a l / jam$

Kebutuhan kayu teoritis:

$1.75086.000 \approx 49 k g / jam$

Ini hanya contoh perhitungan. Konsumsi kayu aktual bisa berbeda besar karena kadar air kayu, jenis kayu, temperatur gas, excess air, heat loss furnace, kondisi refractory, dan efisiensi perpindahan panas coil.

10. Mengapa Menggunakan Expansion Tank?

Ketika temperatur minyak naik dari kondisi ambient menuju 150°C, volume minyak mengalami pemuaian.

Secara sederhana:

$Δ V = V_{0} β Δ T$

Keterangan:

$V_{0}$ = volume awal minyak
β = koefisien muai volume
ΔT = perubahan temperatur

Expansion tank menyediakan ruang untuk menampung pemuaian tersebut.

Untuk sistem minyak panas, ukuran expansion tank tidak boleh ditentukan hanya berdasarkan persentase sederhana. Density, jenis minyak, temperatur cold fill, temperatur operasi, level minimum/maksimum, dan konfigurasi sistem harus diperhitungkan.

11. Fungsi Sump Tank

Sump tank SS304 berfungsi sebagai tempat penampungan minyak ketika sistem perlu dikosongkan, dilakukan maintenance, atau terjadi kondisi drain/emergency.

Dengan adanya sump tank, minyak tidak perlu dibuang ke area produksi.

Konfigurasi:

System Drain → Sump Tank → Transfer/Recovery

Sump tank juga harus ditempatkan dengan mempertimbangkan akses operator dan keamanan area produksi.

12. Fungsi ID Fan

Pada furnace kayu, ID Fan (Induced Draft Fan) digunakan untuk menarik gas hasil pembakaran dari furnace menuju sistem pembuangan.

Aliran gas:

Furnace → Ducting → Cyclone/Dust Collector → ID Fan → Chimney

Kapasitas ID fan harus dihitung berdasarkan:

kapasitas pembakaran,
volume gas hasil pembakaran,
temperatur gas,
pressure drop furnace,
pressure drop ducting,
cyclone/filter,
tinggi cerobong.

Karena itu ukuran motor ID fan tidak sebaiknya dikunci sebelum combustion calculation dan draft calculation selesai.

13. Sistem Kontrol

Panel kontrol dapat mengintegrasikan:

Temperature controller
PT100 supply
PT100 return
Pressure gauge/transmitter
Flow indicator
Low-flow protection
High-temperature alarm
Motor protection
Pump control
ID fan control
Emergency stop
Safety interlock

Konsep kontrol:

Temperatur turun → kebutuhan panas meningkat → sistem furnace dikontrol

Flow minyak turun → sistem masuk kondisi aman

Temperatur terlalu tinggi → high-temperature protection aktif

Hal ini penting karena minyak goreng pada temperatur tinggi membutuhkan pengendalian temperatur yang baik untuk menjaga kualitas produk dan keselamatan operasi.

Perbandingan Temperatur Supply dan Return

Contoh desain:

Parameter	Nilai Contoh
Supply minyak	150°C
Return minyak	140°C
ΔT	10°C
Flow	20 m³/jam
Density	850 kg/m³
Cp	2,1 kJ/kg.K
Heat transfer	±100 kW

Jika return turun menjadi 130°C:

$Δ T = 150 - 130 = 20° C$

Dengan flow yang sama, kemampuan membawa panas secara teoritis menjadi sekitar dua kali lipat.

Namun temperatur return yang terlalu rendah juga harus dilihat dari kebutuhan proses penggorengan. Target ΔT optimal harus ditentukan dari kondisi produksi aktual.

Kenapa Debit Pompa Tidak Perlu Terlalu Besar?

Untuk sistem 3.000 kg minyak, yang penting bukan sekadar membuat minyak bergerak secepat mungkin.

Pompa terlalu besar dapat menyebabkan:

pressure drop meningkat,
kebutuhan motor meningkat,
konsumsi listrik meningkat,
velocity dalam coil terlalu tinggi,
biaya pompa dan valve meningkat.

Sebaliknya, pompa terlalu kecil dapat menyebabkan:

perpindahan panas tidak optimal,
temperatur supply tidak stabil,
coil mengalami local overheating,
respons sistem lambat.

Karena itu desain awal 20–30 m³/jam lebih tepat diperlakukan sebagai range preliminary, kemudian dikunci berdasarkan hasil perhitungan hydraulic dan thermal.

Material Sistem

Untuk bagian yang bersentuhan langsung dengan minyak goreng, konsep yang digunakan adalah:

Stainless Steel 304

Terutama:

Heating coil
Header tertentu
Piping oil
Expansion tank
Sump tank
Strainer/wetted component sesuai desain

Dokumen penawaran menyebutkan coil SS304 Ø2 inch spiral, expansion tank SS304, supply-return piping SS304, serta sump/drain tank SS304.

Furnace sendiri dapat menggunakan carbon steel dengan refractory castable, karena bagian furnace bukan bagian yang bersentuhan langsung dengan minyak.

Keunggulan Sistem Pemanas Minyak Goreng Indirect Heating

Beberapa keuntungan konsep ini antara lain:

1. Pemanasan Tidak Langsung

Api kayu tidak bersentuhan langsung dengan minyak.

2. Sirkulasi Kontinu

Minyak terus bergerak:

Coil → Fryer → Return → Pump → Coil

3. Temperatur Lebih Mudah Dikontrol

Temperatur supply dan return dapat dipantau menggunakan sensor.

4. Menggunakan Kayu Bakar

Sistem dapat memanfaatkan bahan bakar biomassa berupa kayu, terutama pada lokasi yang memiliki ketersediaan kayu.

5. Coil SS304

Material SS304 digunakan pada bagian yang bersentuhan dengan minyak sesuai spesifikasi desain.

6. Dapat Disesuaikan dengan Layout Pabrik

Panjang supply dan return dapat disesuaikan dengan jarak aktual antara furnace, pompa, fryer oil tank, dan wajan.

Catatan Engineering yang Sangat Penting

Angka 3.000 kg minyak, Ø2″, 20–30 m³/jam, dan motor 5,5 kW pada artikel ini merupakan basis preliminary design, bukan hasil final engineering. Dokumen penawaran juga secara eksplisit menyatakan bahwa spesifikasi final pompa, panjang coil, kapasitas furnace, ID fan, dan expansion tank akan ditentukan berdasarkan perhitungan engineering serta kondisi aktual di lokasi.

Selain itu, 3.000 kg minyak tidak berarti membutuhkan heater 2.000 kW. Kapasitas heater harus dihitung berdasarkan:

$Q_{h e a t er} = Q_{p ro d u k} + Q_{o i l} + Q_{l oss}$

Untuk proses penggorengan kontinu, beban panas produk per jam biasanya menjadi salah satu parameter paling penting.

Data yang Dibutuhkan untuk Final Calculation

Agar desain dapat dihitung lebih akurat, diperlukan:

Kapasitas produksi kerupuk kg/jam.
Temperatur kerupuk sebelum masuk fryer.
Temperatur minyak supply.
Temperatur minyak return.
Jumlah wajan.
Dimensi masing-masing wajan.
Panjang jalur supply.
Panjang jalur return.
Jumlah elbow dan valve.
Posisi pompa terhadap fryer.
Jenis/kadar air kayu bakar.
Target waktu pemanasan awal dari kondisi dingin sampai 150°C.

Dengan data tersebut, kita dapat menentukan secara engineering:

kapasitas furnace → panjang coil Ø2″ → heat duty → debit pompa → head pompa → motor → kebutuhan kayu/jam → ID fan → ukuran cerobong → expansion tank.

Kesimpulan

Sistem sirkulasi minyak goreng 3.000 kg dengan coil spiral SS304 Ø2 inch, furnace kayu bakar, pompa KSB, expansion tank, sump tank, ID fan, dan panel kontrol merupakan konsep indirect heating yang dapat digunakan untuk proses penggorengan kerupuk secara kontinu.

Prinsip dasarnya adalah:

Minyak panas dari coil disupply ke wajan, panas digunakan untuk proses penggorengan, minyak return masuk ke pompa, kemudian dipanaskan kembali di coil.

Untuk desain awal, pompa 20–30 m³/jam dengan motor sekitar 5,5 kW dapat dijadikan titik awal, tetapi final sizing harus mengikuti heat duty dan hydraulic calculation. Spesifikasi tersebut selaras dengan basis penawaran yang Anda buat, sementara detail final memang direncanakan ditentukan melalui engineering dan kondisi lapangan.

Studi Kasus dan Studi Banding Sistem Pemanas Minyak Goreng

Studi Kasus Pemanas Minyak Goreng untuk Industri Kerupuk

Pada industri kerupuk dengan proses penggorengan secara kontinu, kebutuhan temperatur minyak yang stabil menjadi salah satu faktor penting untuk menjaga kualitas produk dan kapasitas produksi.

Salah satu solusi yang dapat digunakan adalah sistem pemanas dan sirkulasi minyak goreng dengan indirect heating. Pada sistem ini, minyak tidak dipanaskan langsung menggunakan api, tetapi disirkulasikan melalui coil spiral SS304 Ø2 inch yang berada di dalam furnace berbahan bakar kayu.

Sebagai contoh aplikasi, sistem dirancang untuk menangani sekitar 3.000 kg minyak goreng dengan temperatur operasi hingga ±150°C. Minyak panas dari coil dialirkan menuju wajan penggorengan melalui jalur supply. Setelah digunakan untuk proses penggorengan, minyak kembali melalui jalur return menuju strainer dan pompa, kemudian dipanaskan kembali di dalam coil.

Konsep tersebut menghasilkan siklus:

COIL → SUPPLY → WAJAN → RETURN → STRAINER → POMPA → COIL

Sistem seperti ini sesuai untuk proses produksi yang membutuhkan sirkulasi minyak secara kontinu, terutama ketika beberapa titik penggorengan harus mendapatkan suplai panas dari satu sistem pemanas.

Contoh Perhitungan Beban Panas

Misalnya proses membutuhkan panas efektif sebesar 100 kW, dengan asumsi:

Temperatur supply = 150°C
Temperatur return = 140°C
ΔT = 10°C
Cp minyak = 2,1 kJ/kg.K
Density minyak = 850 kg/m³

Debit massa:

$m ˙ = C ^{p} Δ T Q$ $m ˙ = 2 , 1 \times 10100 = 4, 76 k g / s$

Debit volume:

$Q_{v} = 8504 , 76 \times 3600$ $Q_{v} \approx 20, 2 m^{3} / jam$

Dari contoh tersebut, kebutuhan sirkulasi berada di sekitar 20 m³/jam. Nilai aktual tetap harus dihitung berdasarkan kebutuhan produksi dan karakteristik sistem.

Studi Banding Sistem Pemanas Minyak Goreng

Untuk industri penggorengan, terdapat beberapa konsep pemanasan yang dapat dibandingkan, yaitu pemanasan langsung dengan burner/api, indirect heating menggunakan coil, dan sistem thermal oil heater.

Parameter	Direct Heating	Coil Indirect Heating	Thermal Oil Heater
Media pemanas	Api/gas panas langsung	Minyak proses melalui coil	Thermal oil
Kontak api dengan minyak proses	Berpotensi langsung	Tidak langsung	Tidak langsung
Sirkulasi minyak	Tergantung desain	Ya	Ya
Bahan bakar kayu	Bisa	Sangat memungkinkan	Memungkinkan
Temperatur proses	Sesuai desain	Sesuai desain	Dapat mencapai temperatur tinggi
Kontrol temperatur	Bergantung sistem	Relatif mudah dikontrol	Baik
Sistem	Sederhana	Compact dan terintegrasi	Lebih kompleks
Cocok untuk	Aplikasi sederhana	Fryer dengan sirkulasi minyak	Proses pemanasan industri
Komponen utama	Burner/furnace	Coil + pump + furnace	Heater + pump + expansion tank

1. Direct Heating

Pada sistem direct heating, panas dari pembakaran diberikan secara langsung ke media yang akan dipanaskan.

Kelebihan

Konstruksi relatif sederhana.
Transfer panas dapat tinggi.
Dapat menggunakan burner atau bahan bakar padat.

Kekurangan

Kontrol temperatur dapat lebih menantang.
Distribusi panas harus diperhatikan.
Untuk aplikasi minyak goreng, desain harus mencegah kontak langsung dengan api dan gas pembakaran apabila proses membutuhkan indirect heating.

Untuk aplikasi penggorengan kerupuk, sistem indirect heating dapat memberikan pemisahan antara ruang pembakaran dan minyak proses.

2. Coil Indirect Heating

Pada sistem ini, minyak goreng mengalir di dalam coil, sedangkan panas berasal dari luar coil.

Konsepnya:

Kayu Bakar → Furnace → Coil SS304 → Minyak → Wajan

Keunggulan utama:

Minyak tidak terkena api secara langsung.
Sirkulasi minyak kontinu.
Temperatur dapat dikontrol melalui supply dan return.
Satu furnace dapat melayani beberapa titik penggorengan.
Cocok untuk sistem produksi yang membutuhkan distribusi minyak panas.

Untuk sistem yang dibahas, coil spiral SS304 Ø2 inch menjadi komponen utama perpindahan panas.

3. Thermal Oil Heater

Thermal Oil Heater menggunakan fluida thermal oil sebagai media penghantar panas. Fluida tersebut dipanaskan dalam heater kemudian disirkulasikan menuju heat exchanger atau peralatan proses.

Dibandingkan sistem coil minyak goreng langsung, thermal oil heater memiliki satu loop tambahan, yaitu:

Heater → Thermal Oil → Heat Exchanger → Cooking Oil → Fryer

Sistem ini dapat memberikan fleksibilitas tinggi, tetapi konstruksinya lebih kompleks karena membutuhkan dua sirkuit fluida.

Studi Banding Berdasarkan Kebutuhan Industri Kerupuk

Untuk aplikasi penggorengan kerupuk dengan beberapa wajan, pertimbangan utamanya adalah:

Kebutuhan 1 – Temperatur Stabil

Sistem harus mampu menjaga temperatur minyak selama produksi.

Kebutuhan 2 – Distribusi Panas

Minyak panas harus dapat didistribusikan secara merata ke setiap wajan.

Kebutuhan 3 – Sirkulasi

Debit pompa harus cukup untuk menjaga perpindahan panas tanpa menyebabkan pressure drop berlebihan.

Kebutuhan 4 – Efisiensi Bahan Bakar

Furnace harus dirancang dengan refractory, distribusi udara pembakaran, dan aliran gas panas yang baik.

Kebutuhan 5 – Keselamatan

Sistem harus mempunyai:

High-temperature protection
Low-flow protection
Expansion tank
Venting yang sesuai
Emergency drain
Pump interlock
Instrumentasi temperatur dan tekanan

Perbandingan dari Sisi Operasional

Sistem Coil Spiral + Furnace Kayu

Kelebihan:

Menggunakan kayu sebagai bahan bakar.
Minyak proses dipanaskan secara tidak langsung.
Dapat melayani beberapa wajan.
Sistem sirkulasi kontinu.
Tidak membutuhkan thermal oil sebagai media perantara tambahan.
Cocok untuk lokasi yang memiliki akses bahan bakar kayu.

Hal yang perlu diperhatikan:

Furnace harus memiliki pembakaran yang stabil.
Coil harus dirancang dengan benar.
Pressure drop coil harus dihitung.
Pompa harus sesuai untuk minyak temperatur tinggi.
Expansion tank harus dihitung berdasarkan pemuaian minyak.
Sistem exhaust dan pengendalian partikulat harus diperhatikan.

Studi Kasus Perbandingan Kapasitas

Misalnya terdapat tiga kondisi proses:

Kondisi	Flow Minyak	ΔT Supply-Return	Perkiraan Heat Transfer*
Beban rendah	15 m³/jam	10°C	±74 kW
Beban normal	20 m³/jam	10°C	±99 kW
Beban tinggi	30 m³/jam	10°C	±149 kW

*Menggunakan asumsi density 850 kg/m³ dan Cp 2,1 kJ/kg.K.

Rumus:

$Q = m ˙ C_{p} Δ T$

Tabel tersebut menunjukkan bahwa debit pompa tidak boleh dipilih hanya berdasarkan volume minyak 3.000 kg. Debit harus disesuaikan dengan heat load aktual dari proses penggorengan.

Kesimpulan Studi Kasus dan Studi Banding

Untuk industri kerupuk yang membutuhkan minyak goreng ±3.000 kg pada temperatur sekitar 150°C, sistem indirect heating dengan coil spiral SS304 dan furnace kayu bakar merupakan salah satu konfigurasi yang dapat dipertimbangkan.

Sistem bekerja dengan prinsip:

Furnace Kayu → Coil Spiral SS304 → Minyak Panas → Wajan → Minyak Return → Pompa → Coil

Dibandingkan pemanasan langsung, konfigurasi coil indirect heating memberikan pemisahan antara ruang pembakaran dan minyak proses. Dibandingkan thermal oil heater, sistem ini lebih sederhana karena minyak goreng itu sendiri menjadi fluida yang disirkulasikan melalui coil.

Namun, pemilihan sistem terbaik tetap harus berdasarkan kapasitas produksi kerupuk, kebutuhan panas per jam, temperatur supply-return, panjang piping, jumlah wajan, jenis kayu, serta kondisi instalasi.

Pada dokumen penawaran untuk aplikasi Wonosobo, basis awal yang digunakan adalah ±3.000 kg minyak, temperatur ±150°C, coil SS304 Ø2 inch, pompa KSB/equivalent ±20–30 m³/jam, motor ±5,5 kW, furnace kayu, expansion tank, sump tank, ID fan, instrumentasi, dan panel kontrol. Spesifikasi final dinyatakan akan ditentukan melalui perhitungan engineering dan kondisi aktual di lapangan.

Studi Kasus Sistem Pemanas Minyak Goreng 3.000 kg – Produksi 500 kg/Jam

1. Kondisi Proses

Sebagai basis perhitungan:

Parameter	Nilai
Kapasitas minyak	±3.000 kg
Produksi kerupuk	±500 kg/jam
Temperatur minyak	±175°C
Temperatur awal minyak	±30°C
Sistem	Closed-loop circulation
Material oil piping/coil	SS304
Coil	Ø2 inch
Pompa	KSB/equivalent
Sistem alternatif	Electric / kayu bakar

Untuk kerupuk yang sudah dikeringkan, temperatur penggorengan aktual perlu ditentukan melalui trial produk. ±175°C digunakan sebagai asumsi desain awal, bukan angka mutlak untuk semua jenis kerupuk.

2. Konsep A – Electric Heater

Pada sistem electric, kita dapat menggunakan tangki minyak ±3.000 kg sebagai reservoir, kemudian minyak disirkulasikan menggunakan pompa.

Konsepnya:

TANGKI MINYAK → POMPA → ELECTRIC HEATER/COIL → SUPPLY → WAJAN → RETURN → TANGKI

atau, bila heater ditempatkan langsung pada sirkuit:

TANGKI → POMPA → HEATING COIL ELECTRIC → WAJAN → RETURN → TANGKI

Saya lebih menyarankan electric heater berada pada sirkuit yang dialiri minyak secara paksa, bukan sekadar memasang elemen berdaya besar secara langsung di dalam tangki tanpa perhitungan distribusi panas.

3. Energi untuk Memanaskan 3.000 kg Minyak

Asumsi:

Minyak = 3.000 kg
Cp = ±2,0 kJ/kg.K
Temperatur awal = 30°C
Temperatur operasi = 175°C

Maka:

$Δ T = 175 - 30 = 145° C$

Energi:

$Q = m C_{p} Δ T$ $Q = 3.000 \times 2, 0 \times 145$ $Q = 870.000 k J$

Konversi:

$Q = 3.600870.000$ $Q \approx 241, 7 kWh$

Jadi secara teori dibutuhkan sekitar 242 kWh hanya untuk menaikkan temperatur 3.000 kg minyak dari 30°C ke 175°C.

Belum termasuk heat loss.

4. Kalau Menggunakan Heater 60 kW

Secara ideal:

$t = 60241 , 7$ $t = 4, 03 jam$

Dengan heat loss, waktu aktual bisa menjadi sekitar:

±4,5–5,5 jam

tergantung isolasi tangki, coil, piping, temperatur lingkungan dan efisiensi sistem.

Jadi 60 kW masih bisa digunakan untuk pemanasan awal, tetapi proses start-up relatif lama.

5. Masalah Utama: Produksi 500 kg/Jam

Setelah minyak mencapai 175°C, persoalannya berubah.

Heater harus mengganti panas yang dibawa keluar oleh produk dan air yang menguap.

Secara sederhana:

$Q_{t o t a l} = Q_{p ro d u k} + Q_{ai r} + Q_{o i l} + Q_{l oss}$

Contoh asumsi

Kita ambil kerupuk masuk dengan:

Produksi = 500 kg/jam
Temperatur awal produk = 30°C
Temperatur proses = 175°C
Cp produk rata-rata = 1,8 kJ/kg.K

Panas sensible produk:

$Q = 500 \times 1, 8 \times 145$ $Q = 130.500 k J / h$

Konversi:

$Q \approx 36, 25 kW$

Jadi hanya untuk menaikkan temperatur produk saja sudah sekitar 36 kW.

6. Panas untuk Menguapkan Air

Ini komponen yang sangat penting dalam penggorengan.

Misalnya kerupuk yang masuk memiliki 10% air:

$500 \times 10% = 50 k g / jam$

Jika sebagian besar air tersebut harus diuapkan, kebutuhan panas laten secara kasar:

$Q = m L$

Dengan latent heat sekitar 2.257 kJ/kg:

$Q = 50 \times 2.257$ $Q = 112.850 k J / h$ $Q \approx 31, 35 kW$

Jadi:

Panas produk ≈36 kW

Panas penguapan air ≈31 kW

Total:

$36 + 31 = 67 kW$

Belum termasuk heat loss dan panas lain dari sistem.

7. Apakah Heater 60 kW Cukup?

Dari contoh sederhana di atas:

$Q_{p roses} \approx 67 kW$

Belum termasuk:

heat loss wajan,
piping,
tangki,
lingkungan,
minyak yang terbawa produk,
variasi kadar air,
kehilangan panas lainnya.

Maka:

60 kW kemungkinan tidak cukup untuk mempertahankan 175°C pada produksi 500 kg/jam jika kadar air produk sekitar 10%.

Ini kesimpulan yang cukup penting.

Saya lebih menyarankan:

Electric Heater 90–120 kW

untuk aplikasi 500 kg/jam, kemudian kapasitas aktual dikunci berdasarkan kadar air dan data produksi.

8. Rekomendasi Electric Heater

Option 90 kW

Contoh:

6 × 15 kW = 90 kW

Cocok apabila beban panas aktual berada di sekitar 70–80 kW dan heat loss masih dapat ditutup oleh kapasitas heater.

Option 120 kW

Contoh:

8 × 15 kW = 120 kW

Memberikan margin lebih besar untuk:

start-up,
perubahan kapasitas produksi,
kadar air produk,
heat loss,
recovery temperature setelah produk masuk.

Saya lebih menyukai 120 kW dengan staged/SCR control daripada 60 kW yang bekerja terus-menerus pada batas maksimum.

9. Konsep B – Furnace Kayu + Coil SS304

Konsep yang sebelumnya kita buat:

RETURN → KSB PUMP → COIL SS304 Ø2″ → SUPPLY → WAJAN → RETURN

Coil berada di dalam:

FURNACE KAYU + REFRACTORY CASTABLE

Panas kayu berpindah melalui dinding coil ke minyak.

Keuntungan

Biaya bahan bakar dapat lebih rendah jika kayu murah.
Tidak membutuhkan daya listrik heater besar.
Dapat menghasilkan heat duty besar.
Cocok untuk lokasi yang mempunyai kayu melimpah.

Kekurangan

Furnace lebih besar.
Ada abu dan asap.
Membutuhkan ID fan.
Membutuhkan cerobong.
Membutuhkan cyclone/dust collector sesuai kebutuhan.
Maintenance lebih banyak.
Kontrol temperatur lebih lambat daripada electric.

10. Perkiraan Kebutuhan Kayu

Misalnya kebutuhan panas proses berada pada kisaran:

80–100 kW

Kita gunakan contoh nilai kalor kayu:

±3.500 kcal/kg

atau sekitar:

$3.500 k c a l / k g \approx 4, 07 kWh / k g$

Jika efisiensi furnace sekitar 50%:

$4, 07 \times 50% = 2, 04 kWh / k g$

Untuk menghasilkan 90 kW:

$2 , 0490 \approx 44 k g / jam$

Jadi estimasi kasar:

±40–50 kg kayu/jam

Namun angka aktual bisa berbeda cukup besar karena kadar air kayu dan efisiensi furnace.

11. Studi Banding Electric vs Kayu

Parameter	Electric 60 kW	Electric 90–120 kW	Furnace Kayu
Start-up	Lambat	Lebih cepat	Tergantung furnace
Kapasitas produksi 500 kg/jam	Kemungkinan kurang	Lebih sesuai	Sesuai
Kontrol temperatur	Sangat baik	Sangat baik	Sedang
Asap	Tidak ada	Tidak ada	Ada
Abu	Tidak ada	Tidak ada	Ada
ID fan	Tidak perlu	Tidak perlu	Perlu
Cerobong	Tidak seperti furnace	Tidak seperti furnace	Perlu
Maintenance	Rendah	Rendah	Lebih tinggi
Investasi	Paling rendah	Sedang	Sedang–tinggi
Beban listrik	Rendah	Tinggi	Rendah
Biaya energi	Tergantung tarif	Tergantung tarif	Umumnya lebih rendah bila kayu murah
Kebersihan area	Sangat baik	Sangat baik	Lebih banyak debu/abu

12. Perbandingan Biaya Listrik

Sebagai contoh saja, gunakan tarif:

Rp1.500/kWh

Heater 60 kW

Jika bekerja full:

$60 \times 1.500$

= Rp90.000/jam

Heater 90 kW

$90 \times 1.500$

= Rp135.000/jam

Heater 120 kW

$120 \times 1.500$

= Rp180.000/jam

Ini adalah biaya jika heater bekerja 100% full load.

Dalam praktik, heater dengan control otomatis dapat melakukan cycling/modulation sehingga konsumsi rata-rata bisa lebih rendah.

13. Contoh Biaya Kayu

Misalnya konsumsi:

45 kg/jam

dan harga kayu:

Rp1.000/kg

Maka:

$45 \times 1.000$

= Rp45.000/jam

Jika kayu Rp1.500/kg:

$45 \times 1.500$

= Rp67.500/jam

Dengan asumsi tersebut, kayu masih lebih murah dari listrik.

Tetapi harus dimasukkan juga:

operator furnace,
maintenance,
refractory,
ID fan,
cyclone,
cerobong,
ash handling,
cleaning.

14. Studi Kasus: 500 kg Kerupuk/Jam

Untuk produksi 500 kg kerupuk/jam, saya akan membuat dua alternatif.

ALTERNATIF A – ELECTRIC

Oil Tank 3.000 kg

↓

KSB Pump 20–30 m³/jam

↓

Electric Heating Coil / Heater 90–120 kW

↓

Supply Header

↓

Wajan 1 + Wajan 2 + Wajan 3

↓

Return Header

↓

Strainer

↓

KSB Pump

Sistem dikontrol dengan:

PT100 supply
PT100 return
PID temperature controller
SCR/thyristor
High-temperature protection
Low-flow protection
VFD pump
Emergency stop

15. ALTERNATIF B – KAYU

Oil Tank / Circulation System

↓

KSB Pump

↓

Coil Spiral SS304 Ø2″

↓

Furnace Kayu

↓

Supply Header

↓

Wajan Penggorengan

↓

Return Header

↓

Strainer

↓

KSB Pump

Furnace dilengkapi:

Refractory castable
Grate
ID fan
VFD
Cyclone/dust collector
Chimney
Temperature monitoring
Safety interlock

16. Mana yang Lebih Baik untuk Pak Sandi?

Kalau kondisi pabrik sudah mempunyai daya listrik yang cukup, saya akan mempertimbangkan electric 90–120 kW.

Alasannya:

temperatur lebih mudah dikontrol,
tidak ada abu,
tidak ada asap,
tidak ada furnace kayu,
maintenance lebih sederhana,
lebih bersih untuk lingkungan produksi,
start-up lebih mudah.

Tetapi kalau daya listrik terbatas dan kayu tersedia murah, furnace kayu tetap lebih ekonomis untuk biaya energi.

Studi Kasus Pemanas Minyak Goreng 3.000 Kg untuk Penggorengan Kerupuk 500 Kg/Jam: Electric Heater 90–120 kW vs Furnace Kayu

Sistem pemanas minyak goreng industri membutuhkan perhitungan thermal yang tepat agar temperatur minyak tetap stabil selama proses penggorengan. Pada aplikasi kerupuk dengan kapasitas produksi sekitar 500 kg/jam, penggunaan tangki minyak ±3.000 kg dan sistem sirkulasi tertutup dapat dikombinasikan dengan electric heater atau furnace kayu bakar.

Pemilihan kapasitas heater tidak cukup hanya berdasarkan jumlah minyak di dalam tangki. Beban panas juga dipengaruhi oleh kapasitas produksi kerupuk, kadar air produk, temperatur produk saat masuk fryer, temperatur minyak, waktu penggorengan, kehilangan panas, dan kebutuhan recovery temperatur.

Untuk aplikasi ini, electric heater 90–120 kW dapat dijadikan range preliminary design, sedangkan 60 kW perlu dihitung lebih lanjut dan berpotensi terlalu kecil apabila beban panas produksi mencapai lebih dari 60 kW secara kontinu.

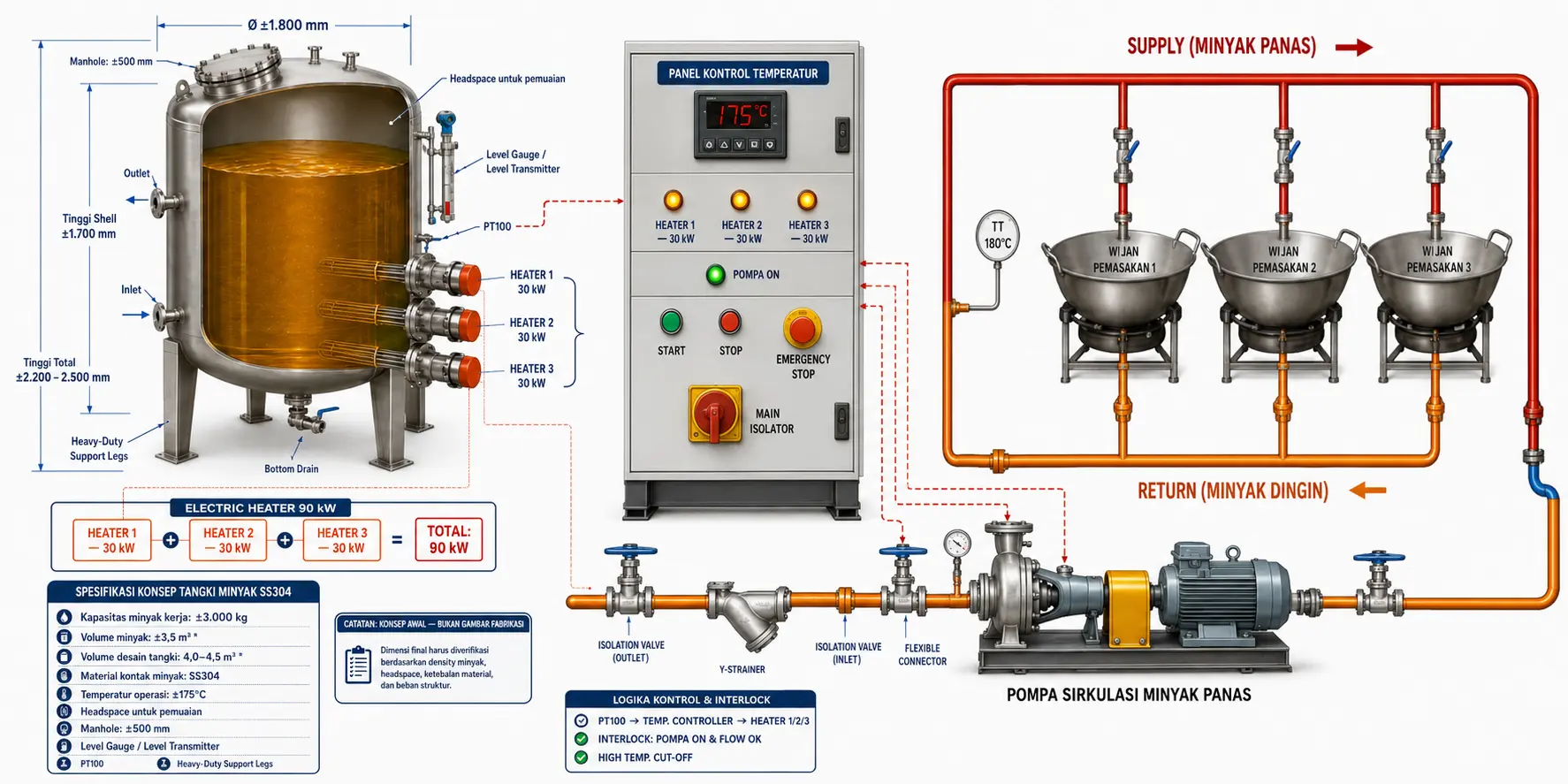

Sistem Pemanas Minyak Goreng 3.000 Kg

Konsep sistem yang digunakan adalah closed-loop oil circulation system.

Minyak goreng dalam jumlah ±3.000 kg disirkulasikan menggunakan pompa dari jalur return menuju sistem pemanas. Setelah menerima panas, minyak dialirkan melalui supply header menuju beberapa titik wajan penggorengan.

Alur proses:

TANGKI MINYAK → POMPA → HEATER/COIL → SUPPLY HEADER → WAJAN → RETURN HEADER → STRAINER → POMPA

Pada sistem furnace kayu, coil pemanas berada di dalam ruang pembakaran:

KAYU BAKAR → FURNACE → COIL SS304 → MINYAK → WAJAN

Sedangkan pada sistem listrik:

ELECTRIC HEATER → HEATING COIL/HEATING CHAMBER → MINYAK → WAJAN

Kedua sistem memiliki tujuan yang sama, yaitu mempertahankan energi panas minyak agar proses penggorengan berjalan stabil.

Studi Kasus Produksi Kerupuk 500 Kg/Jam

Sebagai contoh desain digunakan kondisi berikut:

Parameter	Nilai
Kapasitas minyak	±3.000 kg
Produksi kerupuk	±500 kg/jam
Temperatur operasi	±175°C
Temperatur awal minyak	±30°C
Coil	SS304 Ø2 inch
Pompa	KSB/equivalent
Sirkulasi	Closed loop
Pemanas alternatif 1	Electric heater
Pemanas alternatif 2	Furnace kayu

Temperatur 175°C merupakan basis awal perhitungan. Temperatur aktual penggorengan harus ditentukan melalui trial berdasarkan jenis kerupuk, kadar air, ukuran produk, waktu tinggal, dan hasil penggorengan.

Perhitungan Energi Pemanasan 3.000 Kg Minyak

Untuk menaikkan temperatur minyak dari 30°C menjadi 175°C digunakan persamaan:

$Q = m \times C_{p} \times Δ T$

Dengan asumsi:

$m$ = 3.000 kg
$C_{p}$ = 2,0 kJ/kg.K
Temperatur awal = 30°C
Temperatur akhir = 175°C

Maka:

$Δ T = 175 - 30 = 145° C$ $Q = 3.000 \times 2, 0 \times 145$ $Q = 870.000 k J$

Konversi ke kWh:

$Q = 3.600870.000$ $Q \approx 241, 7 kWh$

Artinya, secara teoritis diperlukan sekitar 242 kWh energi panas untuk menaikkan 3.000 kg minyak dari 30°C menjadi 175°C.

Nilai aktual lebih tinggi karena terdapat heat loss pada tangki, coil, piping, wajan dan lingkungan.

Apakah Electric Heater 60 kW Cukup?

Jika menggunakan heater 60 kW:

$t = 60241 , 7$ $t = 4, 03 jam$

Secara teoritis dibutuhkan sekitar 4 jam.

Jika memperhitungkan heat loss, waktu pemanasan dapat menjadi sekitar 4,5–5,5 jam atau lebih, tergantung desain sistem.

Namun masalah utama bukan hanya waktu start-up.

Ketika produksi 500 kg/jam berjalan, heater harus terus mengganti panas yang dibawa oleh produk dan panas yang hilang ke lingkungan.

Jika kebutuhan panas proses lebih dari 60 kW, heater 60 kW akan bekerja mendekati kapasitas maksimum dan temperatur minyak dapat turun.

Karena itu:

60 kW sebaiknya tidak langsung dikunci sebagai kapasitas final untuk produksi 500 kg/jam tanpa data heat load aktual.

Menghitung Beban Panas Produk

Misalnya:

Kerupuk = 500 kg/jam
Temperatur produk masuk = 30°C
Temperatur proses = 175°C
Cp rata-rata produk = 1,8 kJ/kg.K

Maka panas sensible:

$Q = m \times C_{p} \times Δ T$ $Q = 500 \times 1, 8 \times 145$ $Q = 130.500 k J / jam$

Konversi:

$Q = 3.600130.500$ $Q \approx 36, 25 kW$

Jadi hanya untuk menaikkan temperatur produk, kebutuhan panas sekitar 36 kW pada asumsi tersebut.

Beban Panas dari Kandungan Air Kerupuk

Dalam proses penggorengan, air pada produk membutuhkan energi yang cukup besar untuk menguap.

Misalnya kadar air yang harus diuapkan adalah 10% dari kapasitas 500 kg/jam:

$500 \times 10% = 50 k g / jam$

Dengan panas laten penguapan air sekitar 2.257 kJ/kg:

$Q = 50 \times 2.257$ $Q = 112.850 k J / jam$

atau:

$Q \approx 31, 35 kW$

Sehingga kebutuhan panas contoh:

Panas sensible produk ≈36 kW

Panas penguapan air ≈31 kW

±67 kW

Belum termasuk heat loss.

Karena itu, heater 60 kW berpotensi tidak mencukupi pada kondisi contoh tersebut.

Perhitungan ini merupakan ilustrasi engineering. Kadar air aktual yang benar-benar diuapkan selama proses harus diukur karena tidak seluruh massa air produk selalu mempunyai kondisi yang sama.

Pilihan Electric Heater 90 kW

Untuk produksi sekitar 500 kg/jam, salah satu opsi adalah:

Electric Heater 90 kW

Contoh konfigurasi:

6 × 15 kW = 90 kW

Keuntungannya adalah heater dapat dibuat bertingkat.

Misalnya:

Beban rendah → 30 kW
Beban sedang → 60 kW
Beban tinggi → 90 kW

Dengan temperature controller + SCR/thyristor, kapasitas panas dapat dimodulasi mengikuti kebutuhan proses.

Kelebihan 90 kW

Lebih besar daripada kebutuhan 60 kW.
Mempunyai margin untuk heat loss.
Recovery temperatur lebih cepat.
Cocok untuk beban produksi sedang.
Kontrol temperatur lebih mudah.
Tidak membutuhkan furnace kayu.

Namun, 90 kW tetap harus divalidasi berdasarkan heat load aktual.

Pilihan Electric Heater 120 kW

Untuk mendapatkan margin lebih besar, dapat digunakan:

Electric Heater 120 kW

Contoh:

8 × 15 kW = 120 kW

atau konfigurasi elemen lain sesuai desain.

Keuntungan:

Recovery temperatur lebih cepat.
Mampu menghadapi fluktuasi produksi.
Mempunyai kapasitas cadangan.
Cocok apabila heat loss cukup besar.
Tidak harus bekerja 100% terus-menerus jika dikontrol secara otomatis.

Dengan sistem modulasi, heater 120 kW tidak berarti konsumsi listrik selalu 120 kWh setiap jam.

Jika kebutuhan aktual hanya 70 kW rata-rata, konsumsi energi rata-rata dapat berada di sekitar kebutuhan tersebut ditambah losses.

Studi Banding Electric Heater 60 kW, 90 kW dan 120 kW

Parameter	60 kW	90 kW	120 kW
Start-up	Lambat	Lebih cepat	Cepat
Produksi 500 kg/jam	Borderline	Lebih realistis	Lebih aman
Recovery temperatur	Rendah	Baik	Sangat baik
Investasi heater	Rendah	Sedang	Lebih tinggi
Kebutuhan listrik	Rendah	Sedang	Tinggi
Margin kapasitas	Kecil	Sedang	Besar
Kontrol temperatur	Baik	Baik	Baik
Cocok untuk ekspansi produksi	Terbatas	Baik	Sangat baik

Untuk target 500 kg/jam, saya lebih menyarankan 90–120 kW sebagai range preliminary, bukan langsung memilih 60 kW.

Perbandingan dengan Furnace Kayu Bakar

Alternatif kedua adalah menggunakan coil spiral SS304 Ø2 inch di dalam furnace kayu.

Sistem:

RETURN → KSB PUMP → COIL SS304 → SUPPLY → WAJAN → RETURN

Coil dipanaskan dari sisi luar menggunakan panas pembakaran kayu.

Komponen furnace:

Furnace carbon steel
Refractory castable
Coil SS304 Ø2″
Grate
ID fan
VFD
Ducting
Cyclone/dust collector sesuai kebutuhan
Chimney
Temperature monitoring
Safety interlock

Keunggulan Furnace Kayu

Furnace kayu mempunyai keunggulan utama pada biaya energi, terutama apabila harga kayu di sekitar pabrik relatif murah.

Keuntungan lainnya:

Tidak membutuhkan electric heater berkapasitas besar.
Tidak membutuhkan tambahan daya listrik sebesar sistem electric.
Dapat menggunakan biomassa yang tersedia.
Cocok untuk kebutuhan panas kontinu yang besar.

Namun terdapat konsekuensi:

Membutuhkan ruang furnace.
Menghasilkan abu.
Menghasilkan gas buang.
Membutuhkan cerobong.
Membutuhkan ID fan.
Membutuhkan pembersihan.
Membutuhkan operator.
Kontrol temperatur tidak secepat electric heater.

Sistem tangki minyak SS304 kapasitas 3.000 kg dengan electric heater 90 kW, pompa sirkulasi, panel kontrol temperatur 175°C, serta jalur supply dan return menuju tiga wajan pemasakan. — Konsep sistem pemanas minyak elektrik menggunakan tangki SS304 kapasitas ±3.000 kg, heater tiga tahap 3 × 30 kW, pompa sirkulasi minyak panas, dan panel kontrol temperatur untuk melayani tiga wajan pemasakan.

Studi Banding Electric vs Kayu

Parameter	Electric Heater	Furnace Kayu
Kontrol temperatur	Sangat baik	Sedang
Start/stop	Mudah	Lebih lambat
Asap	Tidak ada	Ada
Abu	Tidak ada	Ada
Cerobong	Tidak seperti furnace	Perlu
ID fan	Tidak perlu	Perlu
Maintenance	Rendah	Lebih tinggi
Kebersihan area	Sangat baik	Lebih banyak abu/debu
Operator	Sedikit	Lebih banyak
Investasi	Tergantung daya listrik	Tergantung furnace
Biaya energi	Bergantung tarif listrik	Umumnya lebih murah jika kayu murah
Kontrol otomatis	Sangat mudah	Bisa, tetapi lebih kompleks

Perbandingan Biaya Listrik

Sebagai ilustrasi, misalnya tarif listrik efektif:

Rp1.500/kWh

Heater 60 kW

Jika bekerja penuh:

$60 \times 1.500$

= Rp90.000/jam

Heater 90 kW

$90 \times 1.500$

= Rp135.000/jam

Heater 120 kW

$120 \times 1.500$

= Rp180.000/jam

Angka tersebut adalah biaya apabila heater beroperasi 100% full load.

Dengan automatic temperature control, heater dapat bekerja secara modulasi atau bertahap sehingga konsumsi rata-rata bisa lebih rendah daripada kapasitas nominalnya.

Kebutuhan Daya Listrik Electric Heater

Untuk heater 90 kW pada sistem 3 phase 400 V dengan PF mendekati 1:

$I = 3 \times V P$ $I = 1 , 732 \times 40090.000$ $I \approx 130 A$

Untuk 120 kW:

$I = 1 , 732 \times 400120.000$ $I \approx 173 A$

Ini belum memasukkan motor pompa, panel control dan margin desain.

Artinya sebelum memilih electric heater, harus dilakukan pengecekan:

Apakah kapasitas PLN/trafo pabrik mencukupi?

Jika pabrik harus menambah daya PLN atau trafo, biaya investasi sistem electric bisa meningkat.

Studi Kasus Furnace Kayu

Misalnya kebutuhan panas proses berada di sekitar 90 kW.

Dengan asumsi:

Nilai kalor kayu = ±3.500 kcal/kg
Energi = ±4,07 kWh/kg
Efisiensi furnace = 50%

Panas efektif:

$4, 07 \times 50%$ $= 2, 04 kWh / k g$

Kebutuhan kayu:

$2 , 0490$ $\approx 44 k g / jam$

Jadi contoh kebutuhan bahan bakar sekitar 44 kg kayu/jam.

Namun angka aktual bisa berbeda karena:

kadar air kayu,
jenis kayu,
desain furnace,
excess air,
temperatur gas buang,
heat loss,
efisiensi perpindahan panas coil.

Mana yang Lebih Murah?

Jawabannya tidak bisa hanya dilihat dari harga heater.

Electric dapat lebih murah dari sisi investasi jika:

Daya listrik tersedia.
Tidak perlu trafo baru.
Tidak perlu penambahan daya besar.
Tidak membutuhkan furnace.
Tidak membutuhkan cerobong besar.
Tidak membutuhkan cyclone.
Tidak membutuhkan sistem ash handling.

Kayu dapat lebih murah dari sisi investasi jika:

Furnace sudah tersedia.
Kayu tersedia murah.
Infrastruktur cerobong sudah ada.
Daya PLN terbatas.

Mana yang Lebih Murah dalam Operasional: Listrik atau Kayu?

Untuk sistem pemanas minyak goreng ±3.000 kg pada temperatur sekitar 175°C dan kapasitas produksi ±500 kg kerupuk/jam, perbandingan biaya operasional tidak cukup hanya melihat harga listrik dan harga kayu.

Faktor yang harus dihitung adalah:

Biaya energi + tenaga operator + maintenance + biaya investasi + biaya daya listrik + umur peralatan

Dengan pendekatan tersebut, kita bisa mengetahui biaya aktual per jam, per hari, per bulan, bahkan biaya pemanasan per kg produk.

             TANGKI MINYAK
               ±3.000 KG
                   │
                   ▼
             STRAINER
                   │
                   ▼
              KSB PUMP
            20–30 m³/jam
                   │
                   ▼
          ELECTRIC HEATER
             90–120 kW
                   │
                   ▼
             SUPPLY HEADER
                   │
          ┌────────┼────────┐
          ▼        ▼        ▼
        WAJAN    WAJAN    WAJAN
          │        │        │
          └────────┼────────┘
                   ▼
             RETURN HEADER
                   │
                   ▼
               TANGKI

1. Biaya Energi Listrik

Misalnya digunakan electric heater 90 kW.

Apabila heater bekerja pada kapasitas penuh:

$P = 90 kW$

Misalkan tarif listrik efektif:

$Rp 1.500/ kWh$

Maka biaya listrik:

$90 \times Rp 1.500$ $= Rp135.000/jam$

Tetapi perlu dipahami bahwa 90 kW bukan berarti heater selalu mengonsumsi 90 kWh setiap jam.

Setelah minyak mencapai temperatur set point, misalnya 175°C, temperature controller dapat menurunkan daya heater.

Contoh:

Beban rata-rata heater	Konsumsi	Biaya @ Rp1.500/kWh
40 kW	40 kWh/jam	Rp60.000/jam
50 kW	50 kWh/jam	Rp75.000/jam
60 kW	60 kWh/jam	Rp90.000/jam
70 kW	70 kWh/jam	Rp105.000/jam
80 kW	80 kWh/jam	Rp120.000/jam
90 kW	90 kWh/jam	Rp135.000/jam

Jadi yang digunakan untuk perhitungan ekonomi sebaiknya adalah:

kW rata-rata aktual, bukan kapasitas nominal heater.

2. Biaya Energi Furnace Kayu

Untuk furnace kayu, biaya energi dihitung berdasarkan konsumsi kayu.

Misalnya hasil pengujian atau estimasi menunjukkan:

Konsumsi kayu = 45 kg/jam

Jika harga kayu:

Rp1.000/kg

maka:

$45 \times 1.000$ $= Rp45.000/jam$

Jika harga kayu Rp1.500/kg:

$45 \times 1.500$ $= Rp67.500/jam$

Jika harga kayu Rp2.000/kg:

$45 \times 2.000$ $= Rp90.000/jam$

Jadi harga kayu sangat menentukan keekonomian furnace.

3. Tetapi Kayu Tidak Hanya Mengeluarkan Biaya Kayu

Ini sering terlupakan.

Pada furnace kayu terdapat biaya tambahan:

Operator memasukkan kayu.
Membersihkan abu.
Membersihkan furnace.
Maintenance ID fan.
Maintenance cyclone.
Maintenance chimney.
Penggantian refractory.
Penggantian grate.
Pembersihan ducting.
Pengelolaan abu.

Karena itu biaya sebenarnya:

$C_{w oo d, t o t a l} = C_{w oo d} + C_{o p er a t or} + C_{main t e nan ce} + C_{e l ec t r i c}$

4. Listrik Juga Memiliki Biaya Tambahan

Electric heater memang tidak menggunakan kayu, tetapi tetap mempunyai:

Pompa sirkulasi.
Panel control.
VFD.
SCR/thyristor.
Fan panel jika diperlukan.
Instrumentasi.
Daya standby.
Biaya demand/daya sesuai struktur tarif listrik.

Sehingga:

$C_{e l ec t r i c, t o t a l} = C_{h e a t er} + C_{p u m p} + C_{co n t ro l} + C_{main t e nan ce} + C_{d e man d}$

Pompa misalnya menggunakan motor 5,5 kW.

Jika pompa bekerja 10 jam/hari:

$5, 5 \times 10 = 55 kWh / ha r i$

Dengan tarif Rp1.500/kWh:

$55 \times 1.500 = Rp 82.500/ ha r i$

Jadi pompa juga perlu dimasukkan dalam perhitungan.

5. Biaya Operator

Furnace Kayu

Furnace kayu biasanya membutuhkan operator untuk:

menambahkan kayu,
mengatur pembakaran,
mengatur udara,
memantau temperatur,
membuang abu,
membersihkan furnace.

Misalnya biaya tenaga kerja khusus furnace:

Rp150.000/hari

Jika operasi 10 jam:

$150.000/10 = Rp 15.000/ jam$

Maka biaya kayu yang tadinya Rp67.500/jam menjadi:

$67.500 + 15.000$ $= Rp82.500/jam$

Belum termasuk maintenance.

6. Electric Hampir Tidak Membutuhkan Operator Pembakaran

Pada electric heater, operator tidak perlu memasukkan bahan bakar.

Operator hanya memonitor:

temperatur,
flow,
tekanan,
panel,
kondisi pompa,
alarm.

Sehingga tenaga khusus pembakaran dapat dikurangi.

Misalnya biaya tambahan operator furnace Rp15.000/jam tidak muncul pada sistem electric.

7. Biaya Maintenance Furnace Kayu

Furnace memiliki beberapa komponen yang mengalami keausan:

Refractory/castable

Terpapar temperatur tinggi sehingga suatu saat perlu diperbaiki.

Grate

Terkena panas dan abu.

ID Fan

Bearing, motor dan impeller membutuhkan maintenance.

Cyclone/Dust Collector

Perlu dibersihkan.

Chimney

Perlu inspeksi dan cleaning.

Ducting

Dapat mengalami penumpukan partikulat.

Ash handling

Membutuhkan pekerjaan operator.

Misalnya total biaya maintenance furnace:

Rp20 juta/tahun

Jika operasi:

10 jam/hari × 300 hari:

$3.000 jam / t ah u n$

Maka:

$20.000.000/3.000$ $= Rp6.667/jam$

Ini contoh saja. Biaya aktual harus berdasarkan jenis furnace dan jam operasi.

8. Maintenance Electric Heater

Electric juga mempunyai maintenance, tetapi komponennya berbeda:

Electric element.
SSR/SCR.
Contactor.
MCCB.
Terminal.
Kabel.
Sensor PT100.
Panel cooling.
Pompa.

Tidak ada:

refractory furnace,
grate,
cyclone,
ash handling,
cerobong furnace.

Karena itu maintenance electric umumnya lebih sederhana.

9. Biaya Investasi Awal

Ini bagian yang sangat penting.

Misalnya secara ilustrasi:

Electric 90–120 kW

Membutuhkan:

Electric heater
Heating chamber/coil
Panel power
SCR
MCCB
Cable
Control
Pump
Instrumentasi

Sedangkan furnace kayu:

Furnace
Castable
Coil
ID fan
VFD
Chimney
Cyclone
Ducting
Grate
Ash system
Panel
Pump
Instrumentasi

Jika daya listrik di pabrik sudah tersedia, electric bisa mempunyai investasi lebih sederhana.

Tetapi jika harus menambah:

daya PLN,
trafo,
panel utama,
kabel besar,

maka investasi electric dapat meningkat signifikan.

10. Contoh Perbandingan Investasi

Misalnya hanya sebagai simulasi:

Electric

Investasi sistem:

Rp250 juta

Furnace kayu

Investasi:

Rp300 juta

Maka electric lebih murah:

$300 - 250 = Rp 50 j u t a$

Tetapi kita tidak boleh langsung menyimpulkan electric lebih murah secara keseluruhan.

Karena biaya operasional electric bisa lebih tinggi.

11. Contoh Biaya Operasional Harian

Kita gunakan asumsi:

Operasi = 10 jam/hari
300 hari/tahun
Tarif listrik = Rp1.500/kWh
Electric average load = 70 kW
Kayu = 45 kg/jam
Harga kayu = Rp1.500/kg
Operator furnace = Rp150.000/hari

Electric

Energi:

$70 \times 10 = 700 kWh / ha r i$

Biaya:

$700 \times 1.500 = Rp1.050.000/hari$

Ditambah pompa, misalnya:

$5, 5 \times 10 \times 1.500 = Rp 82.500$

Total contoh:

$1.050.000 + 82.500 = Rp1.132.500/hari$

Kayu

Konsumsi:

$45 \times 10 = 450 k g / ha r i$

Biaya:

$450 \times 1.500 = Rp 675.000$

Operator:

$Rp 150.000$

Misalnya listrik pompa + ID fan:

Rp100.000/hari

Maka:

$675.000 + 150.000 + 100.000$ $= Rp925.000/hari$

Dalam contoh ini kayu masih lebih murah.

12. Tetapi Kalau Harga Kayu Naik?

Misalnya harga kayu:

Rp2.500/kg

Maka:

$450 \times 2.500 = Rp 1.125.000$

Tambah operator:

$1.125.000 + 150.000 = Rp 1.275.000$

Tambah listrik:

$1.275.000 + 100.000 = Rp1.375.000/hari$

Sementara electric:

±Rp1.132.500/hari

Dalam kondisi ini electric menjadi lebih ekonomis secara operasional pada asumsi beban tersebut.

13. Titik Impas Harga Kayu

Ini cara yang lebih bagus untuk menentukan pilihan.

Misalnya electric membutuhkan biaya energi:

Rp1.050.000/hari

Kayu membutuhkan:

450 kg/hari

Belum termasuk biaya operator dan maintenance.

Misalnya biaya non-kayu:

Rp250.000/hari

Maka biaya kayu maksimum agar sama dengan electric:

$1.050.000 - 250.000 = 800.000$

Harga kayu:

$800.000/450$ $= Rp1.778/kg$

Jadi berdasarkan contoh ini:

Jika kayu < ±Rp1.780/kg

Kayu cenderung lebih murah.

Jika kayu > ±Rp1.780/kg

Electric mulai kompetitif.

Ini jauh lebih berguna daripada hanya mengatakan “kayu murah, listrik mahal”.

14. Biaya per Kg Produk

Karena produksi:

500 kg kerupuk/jam

dan operasi 10 jam:

$500 \times 10 = 5.000 k g / ha r i$

Electric

Misalnya biaya energi + pompa:

Rp1.132.500/hari

Maka:

$1.132.500/5.000$ $= Rp226, 5/kg$

Kayu

Misalnya:

Rp925.000/hari

Maka:

$925.000/5.000$ $= Rp185/kg$

Dalam contoh ini kayu lebih murah sekitar:

$226, 5 - 185 = Rp41, 5/kg$

15. Namun Jangan Hanya Menghitung Biaya Energi

Misalnya electric lebih mahal Rp40/kg.

Tetapi electric memberikan:

produksi lebih stabil,
temperatur lebih stabil,
produk lebih seragam,
tidak ada asap,
tidak ada abu,
tenaga kerja lebih sedikit,
maintenance lebih rendah.

Jika kualitas produk meningkat dan reject turun, maka selisih biaya energi dapat tertutup.

Contohnya jika produksi:

5.000 kg/hari

dan electric meningkatkan hasil produk layak hanya 1%:

$5.000 \times 1% = 50 k g / ha r i$

Jika margin keuntungan produk misalnya Rp3.000/kg:

$50 \times 3.000 = Rp 150.000/ ha r i$

Maka keuntungan tambahan dari kualitas produksi bisa mencapai Rp150.000/hari pada ilustrasi tersebut.

16. Perbandingan dari Sisi Investasi + Operasional

Faktor	Electric	Kayu
Investasi awal	Bisa lebih rendah jika PLN siap	Furnace lebih kompleks
Biaya energi	Lebih tinggi	Umumnya lebih rendah
Operator	Rendah	Lebih tinggi
Maintenance	Relatif rendah	Lebih tinggi
Temperatur	Presisi	Lebih fluktuatif
Otomatisasi	Mudah	Bisa, tetapi kompleks
Asap	Tidak ada	Ada
Abu	Tidak ada	Ada
Cerobong	Tidak seperti furnace	Wajib sesuai desain
ID fan	Tidak perlu	Perlu
Refractory	Tidak perlu	Perlu
Kebersihan	Sangat baik	Perlu cleaning
Produksi kontinu	Sangat baik	Baik
Ketergantungan PLN	Tinggi	Rendah
Ketergantungan kayu	Tidak ada	Tinggi

17. Kesimpulan Ekonomi

Untuk sistem minyak goreng 3.000 kg dan produksi ±500 kg/jam, saya akan melihatnya seperti ini:

Pilih ELECTRIC jika:

PLN tersedia dengan daya cukup.
Mengutamakan otomatisasi.
Mengutamakan kebersihan.
Menginginkan temperatur stabil.
Tidak ingin menangani kayu dan abu.
Biaya tenaga kerja ingin ditekan.
Produksi membutuhkan kontrol temperatur yang presisi.

Pilih KAYU jika:

Kayu tersedia murah.
Kayu tersedia secara kontinu.
Daya PLN terbatas.
Biaya energi menjadi prioritas utama.
Pabrik memiliki operator furnace.
Pabrik siap melakukan maintenance furnace.

18. Rekomendasi untuk Proyek 3.000 Kg

Untuk aplikasi ini saya akan menawarkan dua konfigurasi kepada customer:

Paket A – Electric Heater 90–120 kW

Tangki minyak ±3.000 kg → KSB Pump → Electric Heater → Supply → Wajan → Return

Keunggulan:

Clean – Automatic – Temperature Stable

Paket B – Wood Fired Coil Heater

KSB Pump → Coil SS304 Ø2″ → Furnace Kayu → Supply → Wajan → Return

Keunggulan:

Fuel Cost Lower – High Heat Capacity – Tidak Membutuhkan Electric Heater Besar

Rumus Sederhana Menentukan Mana yang Lebih Ekonomis

Gunakan:

$B ia y a T o t a l = E n er g i + Op er a t or + M ain t e nan ce + De p res ia s i + D a y a / I n v es t a s i$

Kemudian bandingkan:

$B ia y a / k g = P ro d u k s i k g / ha r i B ia y a T o t a l p er ha r i$

Untuk kasus produksi 500 kg/jam × 10 jam = 5.000 kg/hari, angka Rp/kg produk adalah parameter yang paling mudah digunakan oleh pemilik pabrik untuk menentukan pilihan.

Jangan lupa memasukkan biaya penambahan daya PLN/trafo pada opsi electric dan biaya furnace, cerobong, cyclone, refractory serta operator pada opsi kayu. Dengan begitu perbandingan benar-benar mencerminkan total cost of ownership, bukan hanya harga bahan bakar.

Konsepnya menggunakan 3-stage electric heater total 90 kW (3 × 30 kW) pada sistem minyak goreng ±3.000 kg, dengan KSB circulation pump, supply-return ke 3 wajan, expansion tank, sump tank, panel control, PT100, flow protection, dan safety interlock.

Saya belum bisa merender gambar langsung di sesi ini karena tool gambar sedang tidak tersedia. Namun berikut layout diagram premium yang siap dijadikan gambar/blueprint:

╔══════════════════════════════════════════════════════════════════════════════╗
║                 INDUSTRIAL COOKING OIL HEATING & CIRCULATION SYSTEM         ║
║                              ELECTRIC HEATER 90 kW                          ║
╚══════════════════════════════════════════════════════════════════════════════╝


                         ┌──────────────────────────┐
                         │     ELECTRICAL PANEL     │
                         │        CONTROL           │
                         │                          │
                         │  STAGE-1    30 kW        │
                         │  STAGE-2    30 kW        │
                         │  STAGE-3    30 kW        │
                         │  TOTAL      90 kW        │
                         │                          │
                         │  PID / PLC / SCR         │
                         │  HIGH TEMP TRIP          │
                         │  LOW FLOW INTERLOCK      │
                         └────────────┬─────────────┘
                                      │
                         ┌────────────┼────────────┐
                         │            │            │
                       30 kW        30 kW        30 kW
                         │            │            │
                         ▼            ▼            ▼
                 ┌────────────────────────────────────┐
                 │                                    │
                 │       HEATING ASSEMBLY              │
                 │       3 × 30 kW = 90 kW             │
                 │                                    │
                 └────────────────┬───────────────────┘
                                  │
                                  │ HEAT
                                  ▼
       ┌────────────────────────────────────────────────────────┐
       │                                                        │
       │                 FRYER / OIL TANK                       │
       │                                                        │
       │                    ± 3.000 KG                          │
       │                                                        │
       │                 OPERATING ±175°C                       │
       │                                                        │
       │        ┌──────────────────────────────┐                │
       │        │     HEATING ZONE              │                │
       │        │                                │                │
       │        │  [30kW] [30kW] [30kW]         │                │
       │        │                                │                │
       │        └──────────────────────────────┘                │
       │                                                        │
       │                    PT100                               │
       │                     ●                                  │
       │                                                        │
       └───────────────┬───────────────────────┬────────────────┘
                       │                       │
                HOT SUPPLY                  RETURN
                       │                       ▲
                       ▼                       │
             ┌────────────────┐               │
             │ SUPPLY HEADER   │               │
             │     SS304       │               │
             └───────┬────────┘               │
                     │                        │
           ┌─────────┼─────────┐              │
           │         │         │              │
           ▼         ▼         ▼              │
        ┌──────┐  ┌──────┐  ┌──────┐          │
        │WAJAN │  │WAJAN │  │WAJAN │          │
        │  01  │  │  02  │  │  03  │          │
        │      │  │      │  │      │          │
        └──┬───┘  └──┬───┘  └──┬───┘          │
           │         │         │              │
           └─────────┼─────────┘              │
                     ▼                        │
             ┌────────────────┐               │
             │ RETURN HEADER   │───────────────┘
             │     SS304       │
             └───────┬────────┘
                     │
                     ▼
               ┌───────────┐
               │  STRAINER │
               └─────┬─────┘
                     │
                     ▼
               ┌───────────┐
               │ KSB PUMP  │
               │20–30 m³/h │
               │  5.5 kW   │
               └─────┬─────┘
                     │
                     └──────────────► BACK TO HEATER


      ┌──────────────────────┐
      │   EXPANSION TANK     │
      │       SS304          │
      │  Thermal Expansion   │
      └──────────┬───────────┘
                 │
                 ▼
           SYSTEM HEADER


      ┌──────────────────────┐
      │      SUMP TANK       │
      │       SS304          │
      │ Drain / Emergency    │
      └──────────────────────┘

Konsep visual premium

Untuk versi final, saya akan gunakan gaya:

Background: putih / abu-abu industrial
Tangki: stainless steel metallic 3D
Pipa supply: merah
Pipa return: biru/oranye
Electric heater: merah/oranye dengan efek panas
Pump KSB: industrial blue
Panel control: dark graphite
Wajan: stainless steel
Flow arrows: jelas dan besar
Tag equipment: T-001, P-001, EH-001, EH-002, EH-003
Kapasitas: ditampilkan besar di setiap equipment
Judul: 90 kW Electric Cooking Oil Heating & Circulation System
Subjudul: 3,000 kg Cooking Oil | ±175°C | 3-Stage Heating
Tampilan engineering presentation / proposal tender, bukan ilustrasi kartun.

Catatan desain: untuk sistem 90 kW, tiga tahap 30 + 30 + 30 kW sangat cocok untuk kontrol bertingkat. Namun elemen pemanas sebaiknya ditempatkan dalam heating assembly yang memastikan sirkulasi minyak dan heat flux aman, dengan interlock low-flow dan high-temperature sebelum heater dapat aktif.

PT Indira Mitra Boiler
Office: (021) 352 95874
WhatsApp: +62 813-8866-6204 (Ratman Bejo)
www.indiramitraboiler.co.id
www.burner.co.id
info@indira.co.id
idmratman@gmail.com
Workshop: Tangerang – Indonesia
https://www.youtube.com/@Bejoburnerindonesia

Sistem Pemanas dan Sirkulasi Minyak Goreng 3 Ton untuk Penggorengan Kerupuk

Keunggulan Sistem

Alur Sirkulasi Minyak

Q=m˙×Cp​×ΔT

Qoil​=Qproduct​+Qevaporation​+Qloss​

ΔT=150−140=10°C

ΔV=V0​βΔT

Q˙​=m˙Cp​ΔT

m˙=2,1×10100​ m˙=4,76kg/s

Qv​=8504,76×3600​ Qv​≈20,2m3/jam

Perhitungan Head Pompa

Htotal​=Hstatic​+Hfriction​+Hfitting​+Hequipment​

ΔP=fDL​2ρv2​

ΔPfitting​=∑K2ρv2​

Kesimpulan Prinsip Kerja Sistem Pemanas dan Sirkulasi Minyak Goreng

2. TRANSFER – Perpindahan Panas

3. SUPPLY – Penyaluran Minyak Panas

4. FRYING – Proses Penggorengan

5. RETURN – Minyak Kembali

6. FILTER – Penyaringan

7. PUMP – Sirkulasi

8. REHEAT – Pemanasan Kembali

Siklus Lengkap Sistem

Parameter Utama Sistem

Perhitungan Fisika Sistem Pemanas Minyak

1. Energi untuk Memanaskan Minyak

2. Menghitung Waktu Pemanasan

3. Perhitungan Debit Pompa Minyak

4. Jika Pompa 30 m³/jam

5. Perhitungan Kecepatan Minyak dalam Pipa Ø2″

6. Perhitungan Daya Motor Pompa

7. Perhitungan Pressure Drop Coil

8. Perhitungan Heat Transfer pada Coil

9. Furnace Kayu Bakar

10. Mengapa Menggunakan Expansion Tank?

11. Fungsi Sump Tank

12. Fungsi ID Fan

13. Sistem Kontrol

Perbandingan Temperatur Supply dan Return

Kenapa Debit Pompa Tidak Perlu Terlalu Besar?

Material Sistem

Keunggulan Sistem Pemanas Minyak Goreng Indirect Heating

1. Pemanasan Tidak Langsung

2. Sirkulasi Kontinu

3. Temperatur Lebih Mudah Dikontrol

4. Menggunakan Kayu Bakar

5. Coil SS304

6. Dapat Disesuaikan dengan Layout Pabrik

Catatan Engineering yang Sangat Penting

Data yang Dibutuhkan untuk Final Calculation

Kesimpulan

Studi Kasus dan Studi Banding Sistem Pemanas Minyak Goreng

Studi Kasus Pemanas Minyak Goreng untuk Industri Kerupuk

Contoh Perhitungan Beban Panas

Studi Banding Sistem Pemanas Minyak Goreng

1. Direct Heating

Kelebihan

Kekurangan

2. Coil Indirect Heating

3. Thermal Oil Heater

Studi Banding Berdasarkan Kebutuhan Industri Kerupuk

Kebutuhan 1 – Temperatur Stabil

Kebutuhan 2 – Distribusi Panas

Kebutuhan 3 – Sirkulasi

Kebutuhan 4 – Efisiensi Bahan Bakar

Kebutuhan 5 – Keselamatan

Perbandingan dari Sisi Operasional

Sistem Coil Spiral + Furnace Kayu

Studi Kasus Perbandingan Kapasitas

Kesimpulan Studi Kasus dan Studi Banding

Studi Kasus Sistem Pemanas Minyak Goreng 3.000 kg – Produksi 500 kg/Jam

1. Kondisi Proses

2. Konsep A – Electric Heater

3. Energi untuk Memanaskan 3.000 kg Minyak

4. Kalau Menggunakan Heater 60 kW

±4,5–5,5 jam

5. Masalah Utama: Produksi 500 kg/Jam

Contoh asumsi

6. Panas untuk Menguapkan Air

7. Apakah Heater 60 kW Cukup?

$Q = m ˙ \times C_{p} \times Δ T$

$Q_{o i l} = Q_{p ro d u c t} + Q_{e v a p or a t i o n} + Q_{l oss}$

$Δ T = 150 - 140 = 10° C$

$Δ V = V_{0} β Δ T$

$Q ˙ = m ˙ C_{p} Δ T$

$m ˙ = 2 , 1 \times 10100$ $m ˙ = 4, 76 k g / s$

$Q_{v} = 8504 , 76 \times 3600$ $Q_{v} \approx 20, 2 m^{3} / jam$

$H_{t o t a l} = H_{s t a t i c} + H_{f r i c t i o n} + H_{f i tt in g} + H_{e q u i p m e n t}$

$Δ P = f D L 2 ρ v ^{2}$

$Δ P_{f i tt in g} = \sum K 2 ρ v ^{2}$

$Q = m \times C_{p} \times Δ T$

$Δ T = 175 - 30 = 145° C$ $Q = 3.000 \times 2, 0 \times 145$ $Q = 870.000 k J$

$Q = 3.600870.000$ $Q \approx 241, 7 kWh$

$t = 60241 , 7$ $t = 4, 03 jam$

$Q = m \times C_{p} \times Δ T$ $Q = 500 \times 1, 8 \times 145$ $Q = 130.500 k J / jam$
