Komponen Vital Thermal Oil Heater: Fungsi, Cara Kerja, Troubleshooting, Studi Kasus dan Strategi Spare Part Management

Video Thermal Oil Heater: Komponen Vital, Cara Kerja dan Troubleshooting

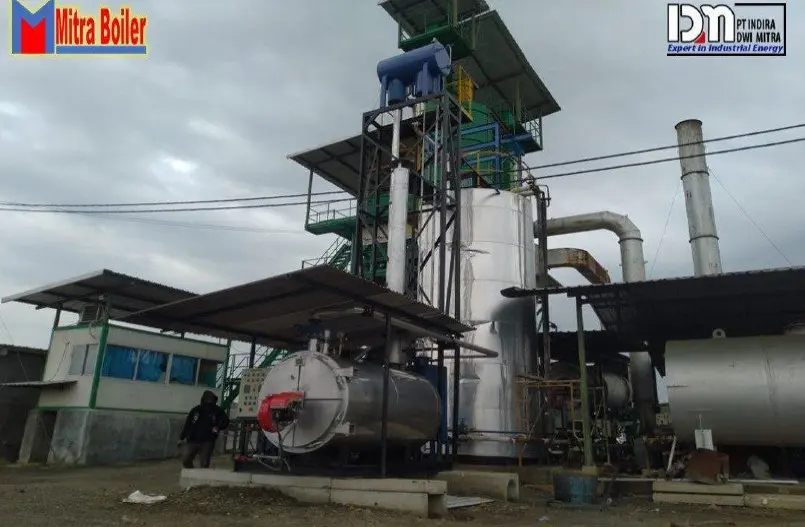

Video berikut membahas sistem Thermal Oil Heater yang banyak digunakan pada Asphalt Mixing Plant (AMP) dan berbagai aplikasi industri. Materi mencakup fungsi burner, circulation pump, expansion tank, differential pressure switch (DPS), sump tank, safety device, serta beberapa permasalahan yang sering ditemukan di lapangan.



Apa yang Dibahas dalam Video?

• Pengenalan sistem Thermal Oil Heater.
• Fungsi burner sebagai sumber panas utama.
• Peran circulation pump dalam sirkulasi thermal oil.
• Fungsi expansion tank untuk mengakomodasi pemuaian thermal oil.
• Cara kerja differential pressure switch (DPS).
• Peran sump tank dalam maintenance dan emergency draining.
• Safety device yang wajib tersedia pada Thermal Oil Heater.
• Troubleshooting masalah burner dan pemanasan yang lambat.
• Tips maintenance untuk meningkatkan efisiensi dan keandalan sistem.

Video ini cocok untuk operator, teknisi maintenance, engineer, supervisor produksi, plant manager, dan pemilik Asphalt Mixing Plant yang ingin memahami cara kerja Thermal Oil Heater secara lebih mendalam.

Dengan memahami komponen utama dan metode troubleshooting yang tepat, perusahaan dapat mengurangi risiko downtime, meningkatkan efisiensi energi, serta memperpanjang umur pakai peralatan.

Expansion Tank pada Thermal Oil Heater

Expansion tank merupakan salah satu komponen penting dalam sistem Thermal Oil Heater yang sering kali kurang mendapatkan perhatian dibanding burner atau circulation pump. Padahal, keberadaan expansion tank memiliki pengaruh besar terhadap keamanan, stabilitas operasi, dan umur pakai thermal oil.

Saat thermal oil dipanaskan dari suhu lingkungan menuju temperatur operasi antara 200°C hingga 300°C, volume oli akan mengalami pemuaian. Jika pemuaian tersebut tidak memiliki ruang ekspansi yang cukup, tekanan dalam sistem dapat meningkat dan berpotensi menyebabkan gangguan pada pompa, pipa, valve, maupun komponen lainnya.

Expansion tank berfungsi sebagai ruang penampungan tambahan untuk mengakomodasi perubahan volume thermal oil akibat kenaikan temperatur. Selain itu, komponen ini juga berperan sebagai titik deaerasi yang membantu mengeluarkan udara dan gas yang terjebak di dalam sistem.

Fungsi Utama Expansion Tank

• Mengakomodasi pemuaian thermal oil.
• Menjaga kestabilan tekanan sistem.
• Mengurangi risiko oksidasi thermal oil.
• Membantu proses deaerasi.
• Menjadi referensi level thermal oil.
• Mencegah overpressure pada instalasi.

Bagaimana Expansion Tank Bekerja

Ketika burner mulai memanaskan thermal oil, volume oli akan bertambah secara bertahap. Kelebihan volume tersebut mengalir menuju expansion tank melalui expansion line. Saat sistem mengalami pendinginan, sebagian thermal oil akan kembali masuk ke jalur utama sehingga volume sistem tetap stabil.

Karena alasan tersebut, posisi expansion tank biasanya ditempatkan pada titik tertinggi instalasi untuk memudahkan pelepasan udara dan menjaga kestabilan tekanan statis.

Masalah yang Sering Terjadi pada Expansion Tank

Masalah	Dampak
Volume terlalu kecil	Overflow thermal oil
Vent tersumbat	Tekanan tidak stabil
Level gauge rusak	Kesalahan pembacaan level
Thermal oil terlalu tinggi	Risiko oksidasi meningkat

Studi Kasus Expansion Tank Overflow

Pada sebuah Asphalt Mixing Plant, operator sering menemukan thermal oil keluar melalui vent expansion tank saat heater mencapai temperatur operasi. Setelah dilakukan evaluasi engineering, diketahui kapasitas expansion tank hanya sekitar 60% dari kebutuhan aktual sistem.

Akibatnya volume thermal oil yang mengembang tidak dapat ditampung dengan baik. Solusi yang dilakukan adalah meningkatkan kapasitas expansion tank dan melakukan evaluasi ulang terhadap volume thermal oil total dalam sistem.

Differential Pressure Switch (DPS)

Differential Pressure Switch atau DPS merupakan perangkat monitoring yang digunakan untuk mengukur perbedaan tekanan antara dua titik dalam sistem. Pada instalasi Thermal Oil Heater, DPS memiliki peran penting dalam mendeteksi gangguan aliran sebelum menyebabkan kerusakan yang lebih besar.

Walaupun ukuran perangkat ini relatif kecil dibanding burner atau pompa, kegagalan DPS dapat berdampak serius terhadap keamanan operasi.

Fungsi Differential Pressure Switch

• Mendeteksi penyumbatan filter.
• Mengawasi performa circulation pump.
• Memberikan alarm saat flow tidak normal.
• Melindungi coil heater dari overheating.
• Mendukung sistem interlock keselamatan.

Prinsip Kerja DPS

DPS bekerja dengan membandingkan tekanan pada sisi inlet dan outlet suatu peralatan. Jika selisih tekanan melebihi batas yang telah ditentukan, sistem akan memberikan alarm atau menghentikan operasi burner secara otomatis.

Nilai differential pressure yang meningkat secara signifikan biasanya menunjukkan adanya hambatan aliran akibat filter tersumbat atau penurunan performa pompa.

Troubleshooting DPS

Gejala	Penyebab	Solusi
Alarm DPS aktif	Filter tersumbat	Bersihkan filter
Pembacaan tidak stabil	Impulse line kotor	Flush impulse line
Tidak ada alarm	Switch rusak	Kalibrasi atau ganti DPS

Studi Kasus DPS Menyelamatkan Coil Heater

Sebuah pabrik pengolahan makanan mengalami penyumbatan pada filter thermal oil akibat sludge yang terbentuk selama bertahun-tahun. Flow thermal oil mulai menurun, namun burner masih bekerja pada kapasitas penuh.

Differential Pressure Switch mendeteksi kenaikan tekanan yang tidak normal dan mengaktifkan alarm sebelum coil mengalami overheating. Tanpa DPS, kerusakan coil dapat menyebabkan biaya perbaikan yang jauh lebih besar.

Sump Tank Thermal Oil Heater

Sump tank merupakan tangki penampungan yang digunakan untuk menyimpan thermal oil saat sistem memerlukan proses draining, maintenance, maupun kondisi darurat. Walaupun tidak selalu terlihat dalam operasi harian, sump tank memiliki fungsi yang sangat penting dalam mendukung keandalan sistem.

Fungsi Sump Tank

• Menampung thermal oil saat maintenance.
• Mendukung proses penggantian komponen.
• Menyediakan kapasitas emergency draining.
• Mengurangi kehilangan thermal oil.
• Mempermudah proses inspeksi sistem.

Mengapa Sump Tank Penting

Tanpa sump tank, proses penggantian pompa, valve, atau filter dapat menjadi jauh lebih sulit karena thermal oil harus dibuang atau dipindahkan menggunakan metode sementara yang kurang aman.

Selain itu, sump tank membantu mengurangi risiko pencemaran lingkungan akibat tumpahan thermal oil selama pekerjaan maintenance berlangsung.

Studi Kasus Kebocoran Coil

Pada salah satu instalasi industri, terjadi kebocoran kecil pada coil heater yang mengharuskan sistem dihentikan untuk perbaikan. Karena tersedia sump tank dengan kapasitas yang memadai, thermal oil dapat segera dipindahkan sehingga pekerjaan perbaikan berlangsung lebih cepat dan aman.

Safety Device Thermal Oil Heater

Safety device merupakan lapisan perlindungan yang dirancang untuk mencegah kerusakan peralatan dan menjaga keselamatan operator. Dalam sistem Thermal Oil Heater, perangkat keselamatan harus bekerja secara otomatis dan mampu merespons kondisi abnormal dalam waktu singkat.

Banyak kecelakaan industri terjadi bukan karena kegagalan burner atau pompa, tetapi karena perangkat keselamatan tidak berfungsi sesuai desain.

High Temperature Switch

Perangkat ini memonitor temperatur thermal oil dan akan memutus operasi burner apabila suhu melebihi batas yang telah ditentukan. Tujuannya adalah mencegah thermal cracking dan kerusakan thermal oil akibat overheating.

Low Flow Switch

Low Flow Switch bertugas memantau aliran thermal oil. Jika aliran turun di bawah batas aman, burner akan dihentikan secara otomatis untuk melindungi coil dari kerusakan.

Low Oil Level Switch

Perangkat ini digunakan untuk mendeteksi kehilangan thermal oil yang dapat terjadi akibat kebocoran, kesalahan pengisian, maupun masalah operasional lainnya.

Pressure Relief Valve

Pressure Relief Valve berfungsi melepaskan tekanan berlebih yang dapat terjadi akibat kondisi abnormal. Komponen ini merupakan salah satu lapisan perlindungan terakhir dalam sistem.

Flame Failure Detector

Flame Failure Detector memonitor keberadaan nyala api pada burner. Jika api padam secara tiba-tiba, sistem akan segera menghentikan suplai bahan bakar untuk mencegah akumulasi gas atau bahan bakar yang berbahaya.

Emergency Shutdown System

Emergency Shutdown System memungkinkan penghentian operasi secara cepat dalam kondisi darurat. Sistem ini biasanya terintegrasi dengan panel kontrol utama dan berbagai perangkat interlock keselamatan.

Tabel Troubleshooting Safety Device

Perangkat	Masalah	Dampak
High Temperature Switch	Kalibrasi salah	Overheating
Low Flow Switch	Sensor rusak	Coil overheating
Flame Detector	Kotor	Burner trip
Pressure Relief Valve	Macet	Risiko overpressure

Dari perspektif engineering, investasi pada safety device jauh lebih kecil dibanding biaya downtime, kerusakan peralatan, maupun risiko keselamatan yang dapat timbul akibat kegagalan operasi. Oleh karena itu, inspeksi, pengujian, dan kalibrasi perangkat keselamatan harus menjadi bagian dari program preventive maintenance yang dilakukan secara berkala.



12 Studi Kasus Lapangan Thermal Oil Heater

Dalam operasional Thermal Oil Heater, permasalahan yang terjadi di lapangan sering kali berbeda dengan teori desain. Banyak gangguan yang awalnya terlihat sederhana ternyata memiliki dampak besar terhadap efisiensi energi, umur thermal oil, hingga produktivitas pabrik. Berikut beberapa studi kasus yang umum ditemukan pada Asphalt Mixing Plant (AMP) maupun berbagai industri proses.

Studi Kasus 1: Burner Menyala Normal Tetapi Temperatur Thermal Oil Lambat Naik

Operator melaporkan burner beroperasi tanpa alarm, namun temperatur thermal oil membutuhkan waktu hampir dua kali lebih lama untuk mencapai set point.

Setelah dilakukan combustion analysis ditemukan bahwa nozzle burner mengalami keausan sehingga pola atomisasi bahan bakar tidak optimal. Akibatnya proses pembakaran menjadi tidak sempurna dan efisiensi panas turun signifikan.

Solusi yang dilakukan adalah mengganti nozzle burner, membersihkan flame sensor, dan melakukan tuning ulang rasio udara serta bahan bakar.

Studi Kasus 2: Tangki Bitumen Lama Mencapai Temperatur Operasi

Pada sebuah Asphalt Mixing Plant, tangki bitumen membutuhkan waktu lebih dari 12 jam untuk mencapai temperatur kerja. Padahal kapasitas Thermal Oil Heater masih sesuai spesifikasi desain.

Investigasi menunjukkan bahwa circulation pump mengalami penurunan kapasitas akibat impeller aus. Flow thermal oil hanya mencapai sekitar 60 persen dari kapasitas desain.

Setelah impeller diganti dan pompa di-overhaul, waktu pemanasan kembali normal.

Studi Kasus 3: Konsumsi Solar Meningkat Hingga 25 Persen

Manajemen pabrik menemukan kenaikan konsumsi solar yang cukup signifikan tanpa adanya peningkatan produksi.

Pemeriksaan menunjukkan bahwa sebagian besar insulasi pipa thermal oil telah rusak akibat usia pakai dan paparan cuaca. Kehilangan panas yang tinggi menyebabkan burner bekerja lebih lama untuk mempertahankan temperatur operasi.

Perbaikan insulasi berhasil menurunkan konsumsi bahan bakar dan meningkatkan efisiensi sistem.

Studi Kasus 4: Thermal Oil Cepat Menghitam

Dalam kondisi normal, thermal oil memiliki umur pakai yang cukup panjang. Namun pada sebuah instalasi ditemukan perubahan warna thermal oil menjadi lebih gelap dalam waktu yang relatif singkat.

Analisis laboratorium menunjukkan terjadinya thermal cracking akibat overheating pada coil heater. Penyebab utama berasal dari rendahnya flow thermal oil yang tidak terdeteksi sejak awal.

Perusahaan kemudian mengganti thermal oil dan memperbaiki sistem monitoring aliran.

Studi Kasus 5: Expansion Tank Mengalami Overflow

Operator menemukan thermal oil keluar melalui vent expansion tank setiap kali temperatur operasi meningkat.

Setelah dilakukan evaluasi engineering diketahui kapasitas expansion tank terlalu kecil dibanding volume thermal oil aktual yang beredar dalam sistem.

Upgrade kapasitas expansion tank menjadi solusi permanen untuk mengatasi masalah tersebut.

Studi Kasus 6: Burner Sering Trip Saat Start-Up

Pada saat start-up, burner sering mengalami flame failure meskipun seluruh komponen terlihat dalam kondisi baik.

Pemeriksaan lebih lanjut menunjukkan bahwa ignition electrode mengalami keausan dan jarak elektroda tidak lagi sesuai spesifikasi pabrikan.

Setelah dilakukan penggantian dan penyetelan ulang, burner kembali bekerja normal.

Studi Kasus 7: Differential Pressure Switch Sering Memberikan Alarm

Sebuah pabrik makanan mengalami alarm differential pressure switch yang muncul secara berulang.

Awalnya operator menganggap sensor mengalami gangguan. Namun setelah filter thermal oil dibuka ditemukan penumpukan sludge yang cukup tebal.

Pembersihan filter dan flushing sistem berhasil mengembalikan kondisi normal.

Studi Kasus 8: Pompa Mengalami Getaran Tinggi

Circulation pump menunjukkan peningkatan getaran yang cukup signifikan setelah beberapa tahun operasi.

Hasil analisis vibration monitoring menunjukkan adanya kerusakan bearing dan misalignment antara motor serta pompa.

Penggantian bearing dan realignment berhasil mengurangi getaran sekaligus memperpanjang umur peralatan.

Studi Kasus 9: Temperatur Outlet Tinggi Tetapi Return Temperature Sangat Rendah

Pada kondisi tertentu, perbedaan temperatur supply dan return menjadi terlalu besar.

Investigasi menemukan bahwa beberapa jalur pipa mengalami kehilangan panas akibat kerusakan insulasi. Selain itu terdapat penyumbatan parsial pada salah satu coil pemanas.

Perbaikan insulasi dan pembersihan coil berhasil meningkatkan efisiensi transfer panas.

Studi Kasus 10: Pressure Relief Valve Tidak Berfungsi Saat Pengujian

Dalam program preventive maintenance ditemukan bahwa pressure relief valve gagal membuka pada tekanan yang telah ditentukan.

Kondisi tersebut berpotensi membahayakan sistem jika terjadi kenaikan tekanan yang tidak normal.

Valve kemudian diganti dan jadwal pengujian berkala diperketat untuk memastikan keandalan sistem keselamatan.

Studi Kasus 11: Kebocoran Thermal Oil pada Mechanical Seal

Kebocoran kecil pada mechanical seal sering dianggap sepele. Namun dalam jangka panjang kondisi ini dapat menyebabkan kehilangan thermal oil dan meningkatkan risiko kebakaran.

Penyebab utama biasanya berasal dari keausan seal akibat temperatur tinggi dan usia operasi.

Program inspeksi rutin membantu mendeteksi masalah sebelum berkembang menjadi kerusakan yang lebih besar.

Studi Kasus 12: Heater Sesuai RAB Tetapi Produksi Tidak Tercapai

Salah satu kasus yang cukup sering terjadi adalah kapasitas Thermal Oil Heater sesuai dengan perhitungan awal proyek, tetapi performa aktual tidak memenuhi kebutuhan produksi.

Setelah dilakukan audit sistem ditemukan adanya penambahan panjang pipa, penambahan tangki bitumen, dan peningkatan kapasitas produksi yang tidak diperhitungkan dalam desain awal.

Kondisi tersebut menyebabkan kebutuhan panas aktual lebih besar dibanding kapasitas yang tersedia.

Solusi yang dilakukan meliputi optimasi distribusi panas, perbaikan insulasi, serta evaluasi kebutuhan upgrade kapasitas heater.

Pelajaran dari Berbagai Studi Kasus Lapangan

Dari berbagai kasus di atas dapat disimpulkan bahwa masalah pada Thermal Oil Heater tidak selalu berasal dari burner atau kapasitas heater. Faktor seperti kualitas thermal oil, kondisi pompa, insulasi, expansion tank, differential pressure switch, hingga perangkat keselamatan memiliki pengaruh yang sama penting terhadap performa sistem secara keseluruhan.

Pendekatan troubleshooting yang berbasis data, inspeksi berkala, dan preventive maintenance merupakan langkah terbaik untuk menjaga efisiensi operasi serta mengurangi risiko downtime yang dapat mengganggu produktivitas pabrik.

20 FAQ Engineering Thermal Oil Heater

Berikut adalah pertanyaan yang paling sering diajukan oleh operator, supervisor maintenance, engineer, plant manager, hingga owner pabrik terkait sistem Thermal Oil Heater. FAQ ini disusun berdasarkan pengalaman lapangan, praktik engineering, serta permasalahan yang umum terjadi pada berbagai aplikasi industri termasuk Asphalt Mixing Plant (AMP).

1. Apa fungsi utama Thermal Oil Heater?

Thermal Oil Heater berfungsi menghasilkan energi panas dan mentransfernya ke berbagai peralatan proses menggunakan media thermal oil atau heat transfer oil. Sistem ini banyak digunakan untuk pemanasan tangki bitumen, heat exchanger, reaktor, dryer, storage tank, hingga berbagai proses industri yang membutuhkan temperatur tinggi dengan tekanan rendah.

2. Mengapa banyak industri memilih Thermal Oil Heater dibanding Steam Boiler?

Thermal Oil Heater mampu mencapai temperatur operasi hingga 300°C bahkan lebih tanpa memerlukan tekanan tinggi seperti steam boiler. Selain itu, sistem ini memiliki kontrol temperatur yang lebih stabil, risiko korosi lebih rendah, serta tidak memerlukan water treatment yang kompleks.

3. Berapa temperatur kerja normal Thermal Oil Heater?

Temperatur kerja sangat bergantung pada jenis thermal oil dan kebutuhan proses. Pada aplikasi Asphalt Mixing Plant, temperatur thermal oil umumnya berada pada rentang 220°C hingga 280°C. Namun beberapa aplikasi industri dapat beroperasi pada temperatur yang lebih tinggi sesuai spesifikasi thermal oil yang digunakan.

4. Berapa umur pakai thermal oil?

Umur thermal oil bervariasi tergantung temperatur operasi, kualitas thermal oil, kondisi sistem, serta program maintenance. Dalam kondisi ideal, thermal oil dapat bertahan antara tiga hingga delapan tahun. Namun overheating, oksidasi, dan kontaminasi dapat mempercepat penurunan kualitas thermal oil.

5. Apa penyebab thermal oil cepat rusak?

Kerusakan thermal oil biasanya disebabkan oleh overheating, thermal cracking, oksidasi akibat kontak berlebihan dengan udara, kontaminasi air, serta penumpukan sludge dalam sistem. Oleh karena itu, monitoring kualitas thermal oil secara berkala sangat penting untuk menjaga efisiensi perpindahan panas.

6. Bagaimana cara mengetahui thermal oil harus diganti?

Indikasi umum meliputi perubahan warna yang signifikan, peningkatan viskositas, penurunan flash point, terbentuknya sludge, serta penurunan performa transfer panas. Cara terbaik untuk menentukan kondisi thermal oil adalah melalui analisis laboratorium secara berkala.

7. Mengapa burner sering mengalami trip?

Burner dapat mengalami trip akibat flame failure, tekanan bahan bakar tidak stabil, sensor api kotor, ignition electrode rusak, rasio udara dan bahan bakar tidak seimbang, atau adanya gangguan pada sistem kontrol burner.

8. Mengapa burner menyala tetapi temperatur tidak naik?

Kondisi ini dapat disebabkan oleh pembakaran yang tidak sempurna, nozzle burner aus, thermal oil yang telah mengalami degradasi, circulation pump kehilangan kapasitas, atau adanya kehilangan panas yang besar pada sistem distribusi.

9. Apa fungsi circulation pump pada Thermal Oil Heater?

Circulation pump bertugas mengalirkan thermal oil ke seluruh sistem sehingga energi panas dapat ditransfer ke titik penggunaan. Tanpa sirkulasi yang memadai, panas yang dihasilkan burner tidak dapat dimanfaatkan secara efektif oleh proses produksi.

10. Apa tanda-tanda circulation pump mulai bermasalah?

Beberapa gejala yang sering muncul antara lain getaran berlebih, suara abnormal, kenaikan temperatur bearing, penurunan flow rate, kebocoran mechanical seal, dan meningkatnya konsumsi daya motor pompa.

11. Mengapa tangki bitumen lama mencapai temperatur operasi?

Penyebabnya dapat berasal dari kapasitas pompa yang menurun, insulasi tangki yang rusak, thermal oil yang sudah tidak optimal, coil pemanas yang kotor, maupun kebutuhan panas aktual yang lebih besar dibanding desain awal.

12. Apa fungsi Expansion Tank?

Expansion Tank digunakan untuk mengakomodasi pemuaian volume thermal oil saat temperatur meningkat. Selain itu, komponen ini juga membantu menjaga kestabilan tekanan sistem dan mengurangi risiko oksidasi thermal oil.

13. Mengapa Expansion Tank bisa overflow?

Overflow biasanya terjadi karena kapasitas tangki terlalu kecil, level thermal oil terlalu tinggi, atau adanya kesalahan dalam perhitungan volume ekspansi. Pada beberapa kasus, vent line yang tersumbat juga dapat menyebabkan masalah serupa.

14. Apa fungsi Differential Pressure Switch (DPS)?

Differential Pressure Switch digunakan untuk memonitor perbedaan tekanan pada dua titik dalam sistem. Perangkat ini sangat berguna untuk mendeteksi penyumbatan filter, penurunan performa pompa, serta gangguan aliran thermal oil sebelum menyebabkan kerusakan yang lebih serius.

15. Mengapa Differential Pressure Switch sering memberikan alarm?

Alarm DPS biasanya menunjukkan adanya peningkatan hambatan aliran. Penyebab paling umum adalah filter yang kotor, sludge dalam sistem, kerusakan impulse line, atau penurunan kapasitas circulation pump.

16. Apa fungsi Sump Tank pada Thermal Oil Heater?

Sump Tank berfungsi sebagai tempat penampungan thermal oil saat maintenance, shutdown, maupun kondisi darurat. Kehadiran sump tank mempermudah pekerjaan perbaikan dan mengurangi risiko kehilangan thermal oil selama proses draining.

17. Apa saja Safety Device yang wajib ada pada Thermal Oil Heater?

Beberapa perangkat keselamatan yang umum digunakan meliputi High Temperature Switch, Low Flow Switch, Low Oil Level Switch, Pressure Relief Valve, Flame Failure Detector, serta Emergency Shutdown System. Semua perangkat tersebut bekerja bersama untuk melindungi sistem dari kondisi abnormal.

18. Mengapa inspeksi safety device sangat penting?

Safety device merupakan lapisan perlindungan terakhir ketika terjadi gangguan operasi. Jika perangkat ini gagal bekerja, risiko kerusakan peralatan, downtime produksi, bahkan kecelakaan kerja dapat meningkat secara signifikan. Oleh karena itu, pengujian dan kalibrasi berkala harus menjadi bagian dari program preventive maintenance.

19. Spare part apa saja yang sebaiknya selalu tersedia?

Spare part yang direkomendasikan antara lain nozzle burner, flame sensor, ignition electrode, fuel filter, gasket, mechanical seal, bearing, RTD PT100, thermocouple, pressure gauge, serta komponen kontrol burner. Untuk instalasi kritis, disarankan juga menyediakan circulation pump cadangan dan burner controller.

20. Bagaimana cara meningkatkan efisiensi Thermal Oil Heater?

Efisiensi dapat ditingkatkan melalui tuning burner secara berkala, menjaga kualitas thermal oil, melakukan inspeksi insulasi, membersihkan filter, memonitor performa circulation pump, mengkalibrasi instrumen, serta menjalankan program preventive dan predictive maintenance secara konsisten.

Kesimpulan FAQ

Sebagian besar masalah pada Thermal Oil Heater sebenarnya dapat dicegah melalui inspeksi rutin, monitoring performa sistem, serta ketersediaan spare part yang memadai. Pemahaman yang baik terhadap fungsi setiap komponen akan membantu perusahaan mengurangi downtime, meningkatkan efisiensi energi, dan memperpanjang umur pakai peralatan.

Spare Part Management dan Inventory Strategy untuk Thermal Oil Heater

Salah satu penyebab terbesar downtime pada sistem Thermal Oil Heater bukanlah kerusakan komponen itu sendiri, melainkan keterlambatan pengadaan spare part saat kerusakan terjadi. Dalam banyak kasus, komponen yang relatif murah seperti flame sensor, ignition electrode, mechanical seal, atau pressure switch justru dapat menghentikan operasi pabrik selama berhari-hari karena tidak tersedia di gudang.

Oleh karena itu, strategi pengelolaan spare part harus menjadi bagian dari program reliability engineering dan maintenance management. Tujuan utama dari spare part management bukan hanya menyimpan komponen sebanyak mungkin, tetapi memastikan bahwa komponen yang memiliki risiko tinggi terhadap downtime tersedia pada saat dibutuhkan.

Mengapa Spare Part Management Penting?

Pada sistem Thermal Oil Heater, setiap jam downtime dapat berdampak langsung terhadap produktivitas. Pada Asphalt Mixing Plant misalnya, kegagalan burner atau circulation pump dapat menghentikan proses produksi aspal secara total. Selain kehilangan produksi, perusahaan juga berpotensi mengalami keterlambatan proyek, peningkatan biaya operasional, dan kerugian finansial yang lebih besar dibanding harga spare part itu sendiri.

Melalui strategi inventory yang tepat, perusahaan dapat menyeimbangkan antara biaya penyimpanan spare part dengan risiko kehilangan produksi akibat downtime.

Klasifikasi Spare Part Berdasarkan Tingkat Risiko

Dalam praktik engineering, spare part umumnya dikelompokkan menjadi tiga kategori utama yaitu Fast Moving, Medium Moving, dan Critical Spare Part.

1. Fast Moving Spare Part

Fast Moving Spare Part adalah komponen yang memiliki frekuensi penggantian tinggi karena aus, kotor, atau memiliki umur pakai relatif pendek.

Spare Part	Fungsi	Prioritas
Nozzle Burner	Atomisasi bahan bakar	Tinggi
Fuel Filter	Menyaring bahan bakar	Tinggi
Ignition Electrode	Pemantik burner	Tinggi
Flame Sensor	Deteksi api burner	Tinggi
Gasket	Mencegah kebocoran	Tinggi
Mechanical Seal	Seal pompa	Tinggi

Komponen dalam kategori ini sebaiknya selalu tersedia dalam jumlah yang cukup karena sering digunakan dalam kegiatan preventive maintenance maupun corrective maintenance.

2. Medium Moving Spare Part

Medium Moving Spare Part memiliki umur pakai lebih panjang, namun tetap berpotensi mengalami kerusakan dalam periode tertentu.

Spare Part	Fungsi	Prioritas
Solenoid Valve	Kontrol aliran bahan bakar	Menengah
Bearing Pump	Mendukung putaran shaft	Menengah
Coupling Element	Menghubungkan motor dan pompa	Menengah
RTD PT100	Sensor temperatur	Menengah
Thermocouple	Monitoring temperatur	Menengah

Ketersediaan komponen ini harus disesuaikan dengan histori kerusakan, lead time pengadaan, dan tingkat kritikalitas terhadap operasi.

3. Critical Spare Part

Critical Spare Part adalah komponen yang memiliki dampak sangat besar terhadap operasional apabila mengalami kegagalan. Walaupun frekuensi kerusakannya relatif rendah, waktu pengadaan yang panjang dapat menyebabkan downtime yang signifikan.

Spare Part	Dampak Jika Rusak	Prioritas
Circulation Pump	Sistem berhenti total	Sangat Tinggi
Burner Control Unit	Burner tidak dapat beroperasi	Sangat Tinggi
Ignition Transformer	Burner gagal start	Sangat Tinggi
Electric Motor Pump	Sirkulasi thermal oil berhenti	Sangat Tinggi
Differential Pressure Switch	Proteksi sistem terganggu	Tinggi

Strategi Menentukan Minimum Stock

Menentukan jumlah stok tidak boleh dilakukan berdasarkan perkiraan semata. Beberapa faktor yang perlu dipertimbangkan antara lain:

• Frekuensi kerusakan historis.
• Lead time pengadaan.
• Nilai investasi spare part.
• Dampak terhadap produksi.
• Ketersediaan supplier lokal.
• Kritikalitas terhadap keselamatan.

Sebagai contoh, flame sensor mungkin memiliki harga relatif murah tetapi memiliki dampak besar terhadap operasi burner. Oleh karena itu, menyimpan beberapa unit sebagai safety stock merupakan keputusan yang lebih ekonomis dibanding risiko downtime produksi.

Metode ABC Analysis untuk Spare Part

Banyak perusahaan menggunakan metode ABC Analysis untuk mengelompokkan spare part berdasarkan nilai dan tingkat kepentingannya.

Kategori	Karakteristik
A	Nilai tinggi dan sangat kritis
B	Nilai menengah dan penting
C	Nilai rendah tetapi sering digunakan

Melalui pendekatan ini, perusahaan dapat mengoptimalkan investasi inventory tanpa mengurangi tingkat keandalan sistem.

Studi Kasus: Downtime Akibat Spare Part Tidak Tersedia

Pada sebuah Asphalt Mixing Plant, burner mengalami gangguan karena flame detector rusak. Harga komponen tersebut relatif kecil dibanding nilai keseluruhan instalasi. Namun karena tidak tersedia di gudang dan harus dipesan dari luar kota, produksi terhenti selama beberapa hari.

Kerugian akibat downtime jauh lebih besar dibanding biaya penyimpanan satu unit flame detector sebagai spare part cadangan. Kasus ini menunjukkan pentingnya identifikasi spare part kritis dalam sistem Thermal Oil Heater.

Digitalisasi Inventory Management

Saat ini banyak perusahaan mulai menggunakan Computerized Maintenance Management System (CMMS) untuk mengelola inventory spare part. Sistem ini memungkinkan monitoring stok secara real-time, pencatatan histori penggunaan, hingga perencanaan pengadaan berdasarkan data aktual.

Dengan pendekatan digital, risiko kehabisan stok dapat diminimalkan dan keputusan pembelian menjadi lebih akurat.

Rekomendasi Spare Part yang Sebaiknya Selalu Tersedia

• Nozzle burner.
• Fuel filter.
• Ignition electrode.
• Flame sensor.
• Mechanical seal.
• Bearing pump.
• RTD PT100.
• Thermocouple.
• Pressure gauge.
• Solenoid valve.
• Ignition transformer.
• Differential Pressure Switch.

Kesimpulan

Thermal Oil Heater merupakan sistem pemanas industri yang terdiri dari berbagai komponen penting yang saling terintegrasi, mulai dari burner, circulation pump, expansion tank, differential pressure switch (DPS), sump tank, hingga safety device. Kinerja setiap komponen sangat memengaruhi efisiensi perpindahan panas, konsumsi bahan bakar, stabilitas temperatur, serta keandalan operasional secara keseluruhan.

Berdasarkan berbagai studi kasus lapangan, sebagian besar masalah pada Thermal Oil Heater tidak selalu disebabkan oleh kapasitas heater yang kurang. Penurunan performa sering kali berasal dari burner yang tidak optimal, sirkulasi thermal oil yang terganggu, degradasi thermal oil, kerusakan perangkat keselamatan, maupun kurangnya program preventive maintenance.

Selain memahami fungsi dan cara kerja setiap komponen, perusahaan juga perlu menerapkan strategi Spare Part Management yang efektif. Ketersediaan spare part kritis seperti nozzle burner, flame sensor, mechanical seal, bearing, differential pressure switch, hingga circulation pump dapat membantu mengurangi risiko downtime dan menjaga kontinuitas produksi.

Melalui inspeksi rutin, monitoring kondisi peralatan, analisis thermal oil secara berkala, serta pengelolaan inventory yang tepat, sistem Thermal Oil Heater dapat beroperasi lebih aman, efisien, dan andal dalam jangka panjang. Pendekatan engineering yang berbasis data juga membantu perusahaan meningkatkan produktivitas sekaligus mengoptimalkan biaya operasional pada berbagai aplikasi industri maupun Asphalt Mixing Plant (AMP).

PT Indira Mitra Boiler
Industrial Heating System Specialist
Phone : (021) 352 95874
WhatsApp : +62 813-8866-6204 (Ratman Bejo)
Workshop : Tangerang – Indonesia
Website : https://indiramitraboiler.co.id
Website : https://burner.co.id
Email : info@indira.co.id | idmratman@gmail.com
YouTube : https://www.youtube.com/@Bejoburnerindonesia
