Studi Kasus Boiler Steam 500 Kg/Jam untuk Perebusan Bakso
Kata Pengantar
Dalam industri pengolahan bakso modern, penggunaan boiler steam menjadi solusi yang lebih efisien dibandingkan sistem pemanasan menggunakan kompor gas konvensional. Selain mampu menghasilkan panas yang lebih merata, boiler juga memberikan kontrol temperatur yang lebih baik serta meningkatkan produktivitas proses perebusan.
Artikel ini membahas studi kasus penggunaan Boiler Steam Bejo 500 Kg/Jam untuk kebutuhan perebusan bakso dengan total volume air lebih dari 8.000 liter, lengkap dengan perhitungan kapasitas boiler, pemipaan steam, konsumsi bahan bakar, hingga analisa investasi.
Data Ukuran Bak Rebus Bakso
Bak Perebusan Tipe 1
- Ukuran : 80 cm x 200 cm x 25 cm
- Jumlah : 12 unit
- Volume per bak : 0,4 m³
- Total volume : 4,8 m³
Bak Perebusan Tipe 2
- Ukuran : 120 cm x 120 cm x 80 cm
- Jumlah : 3 unit
- Volume per bak : 1,152 m³
- Total volume : 3,456 m³
Total Volume Air
4,8 m³ + 3,456 m³ = 8,256 m³
Total volume air = 8.256 liter

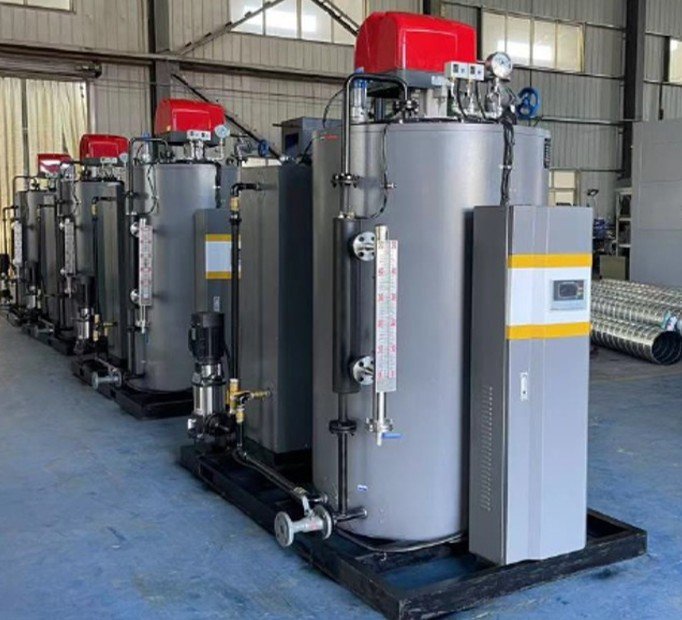

Spesifikasi Boiler Steam Gas 500 Kg/Jam IMB-LSS0.5-1.0-Y.Q
Boiler uap vertikal seri IMB-LSS merupakan boiler steam berbahan bakar gas dengan desain Vertical Once-Through Water Tube yang dirancang untuk menghasilkan uap secara cepat, efisien, dan stabil. Boiler ini sangat cocok digunakan pada industri makanan, pengolahan bakso, rumah potong unggas, laundry industri, tekstil, serta berbagai aplikasi pemanasan proses lainnya.
1. Pendahuluan Boiler
Boiler uap vertikal seri IMB-LSS adalah boiler paket internal combustion dengan konstruksi pipa air vertikal (Vertical Water Tube Boiler). Sistem pembakaran menggunakan burner otomatis berperforma tinggi yang menghasilkan nyala api dari bagian atas ruang bakar menuju pipa-pipa air di dalam boiler.
Gas panas hasil pembakaran kemudian berputar 180° pada bagian bawah furnace dan mengalir melalui jalur perpindahan panas sebelum dibuang melalui cerobong. Desain ini menghasilkan efisiensi termal yang tinggi, waktu start-up yang cepat, konsumsi bahan bakar yang rendah, serta umur pakai yang panjang.
2. Karakteristik Boiler
- Menggunakan baja boiler berkualitas tinggi sesuai standar pressure vessel.
- Struktur Vertical Water Tube dengan efisiensi perpindahan panas tinggi.
- Dilengkapi steam-water separator berkapasitas tinggi.
- Seluruh sambungan las diuji menggunakan X-Ray (Radiography Test).
- Menggunakan isolasi panas berkualitas tinggi untuk meminimalkan heat loss.
- Ukuran kompak dan hemat ruang instalasi.
- Mudah dalam pengoperasian dan perawatan.
3. Sistem Kontrol Boiler
- Automatic Pressure Control.
- Automatic Safety Valve Protection.
- Fault Chain Protection System.
- High & Low Water Level Alarm.
- Automatic Burner Control.
- Over Current Protection.
- Automatic Shutdown System.
- LCD Digital Display Panel.
4. Sistem Pembakaran dan Burner
- Burner otomatis Riello RS34 atau setara.
- Flame Monitoring System.
- Automatic Air Damper Control.
- Automatic Pre-Purge dan Post-Purge.
- High-Low Fire Control.
- Kontrol tekanan otomatis.
- Efisiensi pembakaran tinggi.
5. Dokumen yang Disertakan
- Boiler General Arrangement Drawing.
- Perhitungan kekuatan pressure part.
- Perhitungan kapasitas safety valve.
- Commissioning Check List.
- Operation Manual.
- Installation Manual.
- Maintenance Manual.
- Hydrotest Report.
- Material Certificate.
6. Data Teknis Boiler IMB-LSS0.5-1.0-Y.Q
| Parameter | Nilai |
|---|---|
| Kapasitas Steam | 500 Kg/Jam |
| Daya Pemanasan Boiler | 350 kW |
| Tekanan Kerja Maksimum | 10 Barg |
| Tekanan Operasi | 2 – 9 Barg (Adjustable) |
| Tekanan Hydrotest | 14 Barg |
| Suhu Steam Jenuh | 174°C |
| Efisiensi Thermal | ≥ 93% |
| Luas Permukaan Pemanas | 8,1 m² |
| Material Body | Q245R Boiler Steel |
| Tebal Body | 14 mm |
| Volume Air Efektif | 420 Liter |
| Tegangan Listrik | 380V / 50Hz |
| Daya Listrik Terpasang | 2,8 kW |
| Suhu Gas Buang | ≤ 185°C |
| Emisi NOx | 85 mg/m³ |
| Tingkat Kebisingan | ≤ 72 dB |
| Suhu Permukaan Boiler | ≤ 45°C |
| Konsumsi Gas Alam | ± 38 Nm³/Jam |
| Ketinggian Instalasi Maksimum | ≤ 1500 Meter |
| Dimensi Boiler | 2100 x 1200 x 2300 mm |
| Ukuran Packing | 2250 x 1350 x 2480 mm |
| Berat Bersih | 2230 Kg |
| Berat Kotor | 2520 Kg |
| Outlet Steam | DN40 PN16 (2″) |
| Safety Valve | DN40 PN16 |
| Blowdown Valve | DN40 PN16 |
| Feed Water Inlet | DN25 PN16 |
| Tipe Boiler | Vertical Once Through Water Tube |
7. Spesifikasi Burner
| Item | Spesifikasi |
|---|---|
| Merek Burner | BEJO / RIELLO atau setara |
| Model | RS34 |
| Bahan Bakar | Natural Gas |
| Sistem Kontrol | Automatic Modulating |
Keunggulan Boiler 500 Kg/Jam untuk Industri Bakso
- Mampu melayani hingga 15 bak perebusan bakso.
- Distribusi panas lebih merata dibanding kompor gas.
- Konsumsi bahan bakar lebih hemat.
- Kontrol temperatur lebih stabil.
- Mengurangi jumlah burner dan instalasi gas.
- Produksi lebih konsisten.
- Mudah dikombinasikan dengan sistem direct steam injection.
- Cocok untuk pabrik bakso skala menengah hingga besar.
Mengapa Memilih Boiler Bejo 500 Kg/Jam?
- Kapasitas sesuai untuk industri bakso skala menengah.
- Tekanan kerja fleksibel hingga 7 barg.
- Efisiensi tinggi mencapai 93%.
- Menggunakan burner gas dengan konsumsi bahan bakar rendah.
- Memiliki sistem automatic water feed.
- Dilengkapi safety valve dan pressure control.
- Ukuran kompak dan mudah dipasang.
- Perawatan relatif mudah.
Perhitungan Kapasitas Boiler
Rumus Dasar
Q = m × Cp × ΔT
Dimana:
- Q = Energi panas (kJ)
- m = Massa air (kg)
- Cp = Panas jenis air (4,186 kJ/kg°C)
- ΔT = Perubahan temperatur
Data Operasi
- Suhu awal air = 30°C
- Suhu akhir = 100°C
- ΔT = 70°C
- Massa air = 8.256 kg
Perhitungan
Q = 8.256 × 4,186 × 70
Q = 2.419.000 kJ
Perhitungan Kebutuhan Steam
Panas laten steam pada 7 barg ≈ 2.050 kJ/kg
Steam = 2.419.000 ÷ 2.050
Steam = 1.180 kg
Ditambah faktor kehilangan panas 10%
Steam aktual ≈ 1.300 kg
Desain Pemipaan Steam 50 Meter
Header Utama
- Pipa Seamless Sch 40
- Diameter : 2 inci
- Panjang : 50 meter
- Tekanan operasi : 7 barg
Cabang Distribusi
- Pipa 1 inci Sch 40
- 15 titik bak perebusan
Mengapa Harus Menggunakan Main Header 2 Inci?
Header utama berfungsi sebagai jalur distribusi steam dari boiler menuju seluruh bak perebusan.
Keuntungan menggunakan header 2 inci:
- Pressure drop lebih kecil.
- Distribusi steam lebih merata.
- Mampu melayani beberapa bak secara bersamaan.
- Mengurangi risiko water hammer.
- Mudah dikembangkan jika kapasitas produksi meningkat.
Valve dan Instrumentasi yang Direkomendasikan
- Main Steam Valve 2 inci
- Ball Valve 1 inci setiap bak
- Pressure Gauge Boiler
- Pressure Gauge Header
- Safety Valve Boiler
- Blowdown Valve
- Drain Valve Header
- Water Level Control
- Pressure Switch
- Temperature Indicator
Perhitungan Konsumsi Bahan Bakar
Data Boiler
- Kapasitas : 500 kg steam/jam
- Konsumsi gas : 38 Nm³/jam
Operasi 8 Jam per Hari
38 × 8 = 304 Nm³/hari
Harga Gas Industri
Rp 6.500/Nm³
304 × 6.500 = Rp 1.976.000/hari
Biaya Bulanan
Rp 1.976.000 × 25 hari = Rp 49.400.000/bulan
Studi Kasus
Sebuah pabrik bakso memiliki 15 bak perebusan dengan total volume air 8.256 liter. Sebelumnya proses pemanasan menggunakan kompor gas konvensional dengan konsumsi bahan bakar tinggi dan distribusi panas tidak merata.
Setelah menggunakan Boiler Bejo 500 Kg/Jam:
- Proses pemanasan lebih cepat.
- Suhu air lebih stabil.
- Konsumsi bahan bakar lebih rendah.
- Produksi meningkat.
- Pengawasan operator lebih mudah.
Studi Banding: Boiler vs Kompor Gas Konvensional
| Parameter | Boiler 500 Kg/Jam | Kompor Gas |
|---|---|---|
| Efisiensi | 93% | 55-65% |
| Kontrol Temperatur | Sangat Baik | Terbatas |
| Biaya Operasi | Lebih Rendah | Lebih Tinggi |
| Produktivitas | Tinggi | Sedang |
| Keselamatan | Lebih Baik | Lebih Rendah |
Analisa Balik Modal (Payback Period)
Investasi
- Boiler 500 Kg/Jam : Rp 350.000.000
- Pemipaan Steam : Rp 60.000.000
Total Investasi = Rp 410.000.000
Penghematan Operasional
Penghematan rata-rata = Rp 29.000.000/bulan
Payback Period:
410.000.000 ÷ 29.000.000 = 14 bulan
Kesimpulan
Boiler Steam Bejo 500 Kg/Jam merupakan pilihan yang tepat untuk industri bakso skala menengah dengan kebutuhan steam hingga 500 kg/jam. Dengan desain pemipaan header 2 inci sepanjang 50 meter dan distribusi ke 15 bak perebusan, sistem mampu memberikan efisiensi energi yang tinggi, kontrol proses yang lebih baik, serta potensi pengembalian investasi dalam waktu sekitar 14 bulan.
